Właz owalny
A324IG (550x650)

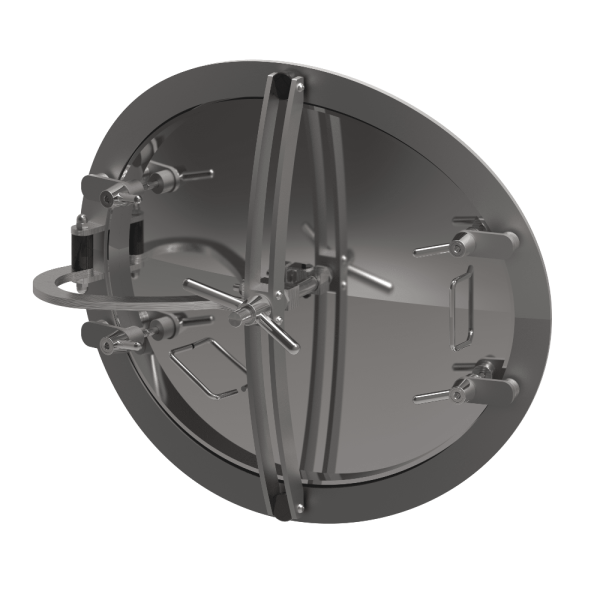

Właz owalny o dużych wymiarach A324IG
Właz owalny A324IG, to model o wyjątkowo dużych wymiarach (550x650 mm) i unikalnej konstrukcji, zoptymalizowanej w celu uzyskania higienicznego środowiska pracy w zbiorniku. Zabudowuje się go w poszyciu bocznym zbiorników ciśnieniowych ze stali nierdzewnej przeznaczonych na produkty spożywcze płynne lub sypkie. Pokrywa otwiera się do wewnątrz zbiornika.
Na obwodzie włazu zainstalowano cztery dodatkowe pokrętła gwarantujące szczelność konstrukcji i odporność ciśnieniową na poziomie 3.5 bar.
W trakcie produkcji właz dogina się do konkretnej średnicy zbiornika, dlatego też produkuje się go na indywidualne zamówienie. Model ten nadaje się do zbiorników o średnicy Ø1400 mm i większej.
Higieniczny właz o specjalnej konstrukcji. Odpowiednio dobrane krzywizny, brak elementów włazu wystających wewnątrz zbiornika oraz ręczne wykończenie elementów włazu, eliminują możliwości zanieczyszczenia mikrobiologicznego produktu.
Model ten wykonuje się standardowo ze stali nierdzewnej AISI 304/304L, a opcjonalnie ze stali w gatunku AISI 316L. Szeroki zakres elastomerów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu do szerokiego spektrum czynników (płynów, cieczy) roboczych.
Zastosowanie włazu owalnego nierdzewnego A324IG
Główny obszar zastosowania to:
- zbiorniki do przechowywania produktów spożywczych,
- aplikacje wymagające zachowania higieny,
- produkcja napojów, wina i alkoholi,
- przemysł kosmetyczny i biotechnologiczny.
Eliptyczny właz A324IG wykorzystuje się z powodzeniem także w innych aplikacjach, pod warunkiem, że środowisko pracy będzie odpowiednie z uwagi na właściwości użytych do jego konstrukcji materiałów.

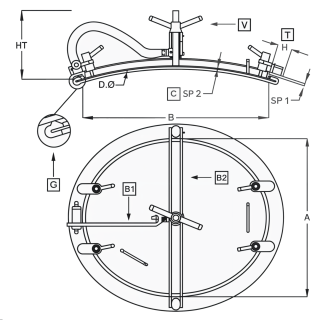

| Model | A [mm] | B [mm] | HxSP1 [mm] | HT [mm] | SP2 [mm] | MAX [bar] | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A324IG | 550 | 650 |
50x10 Ø ≥ 1400 mm* |
195 | 5.0 | 3.5 | 34.0 |
*Średnica zbiornika.
| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| G | uszczelka |
| T | kołnierz |
| B1 | ramię poprzeczne |
| B2 | ramię pionowe |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Wysokość kołnierza (w mm) | 50 mm |
| Grubość ścianki kołnierza (w mm) | 10.0 mm |
| Sposób otwierania | Do wewnątrz |
| Branża | Browarnictwo, Chemia, Farmacja, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 2.51 - 4.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | INOX |
