Włazy owalne

(58)
Z magazynu
Właz owalny W3/F (440x308)

Właz owalny

W3/F (440x308)

  • Właz owalny otwierany do wewnątrz
  • Ciśnienie do 3.0 bar
  • Pokrywa umieszczona na zawiasie
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Przystosowany do montażu w bocznym poszyciu zbiornika
  • Podstawowe wykonania dostępne z magazynu
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
Właz owalny E125XL (550x450)

Właz owalny

E125XL (550x450)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Pokrywa z uchwytem
  • Zawias zewnętrzny
Właz owalny E126 (340x450)

Właz owalny

E126 (340x450)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Opcja mycia pokrywy na zewnątrz zbiornika
  • Zawias zewnętrzny
Właz owalny E126/1 (440x340)

Właz owalny

E126/1 (440x340)

  • Wymiary w świetle otworu: 440x340 mm
  • Wymiary zewnętrzne: 540x439 mm
  • Ciśnienie 2.0 bar lub 3.0 bar (w zależności od wersji)
  • Montaż na bocznym poszyciu zbiornika
  • Właz otwierany do wewnątrz
  • Zawias zewnętrzny
Właz owalny E126RS (440x340)

Właz owalny

E126RS (440x340)

  • Ciśnienie do 3.0 bar (w zależności od wersji)
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
Właz owalny E128RS (440x308)

Właz owalny

E128RS (440x308)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
Właz owalny E127 (440x308)

Właz owalny

E127 (440x308)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
Właz owalny E127/1 (444x312)

Właz owalny

E127/1 (444x312)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
Właz owalny E128T (440x308)

Właz owalny

E128T (440x308)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
Właz owalny E128TS (440x308)

Właz owalny

E128TS (440x308)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Opcja odchylenia pokrywy na zewnątrz po otwarciu
Właz owalny E156 (540x410)

Właz owalny

E156 (540x410)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Właz otwierany do wewnątrz
  • Zawias wewnętrzny
Właz owalny E157 (440x308)

Właz owalny

E157 (440x308)

  • Ciśnienie do 0.3 bar
  • Właz otwierany na zewnątrz
  • Montaż w bocznym poszyciu lub dachu zbiornika
  • Właz z pokrywą aseptyczną
Właz owalny E158 (440x308)

Właz owalny

E158 (440x308)

  • Ciśnienie do 1.0 bar
  • Właz otwierany na zewnątrz
  • Montaż w bocznym poszyciu lub dachu zbiornika
  • Właz z pokrywą aseptyczną
  • Cztery zaciski, zawias
Właz owalny A304 (305x430)

Właz owalny

A304 (305x430)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Uszczelka w pokrywie
Właz owalny A306 (305x430)

Właz owalny

A306 (305x430)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka w pokrywie
Właz owalny A307 (305x430)

Właz owalny

A307 (305x430)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka w pokrywie
Właz owalny A308 (345x445)

Właz owalny

A308 (345x445)

  • Ciśnienie do 4.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Do zbiorników o średnicy Ø900 mm lub większej
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny A309 (345x445)

Właz owalny

A309 (345x445)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Do zbiorników o średnicy Ø900 mm lub większej
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny A309IG (345x445)

Właz owalny

A309IG (345x445)

  • Ciśnienie do 3.0 bar
  • Właz higieniczny
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Do zbiorników o średnicy Ø700 mm lub większej
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny A310 (400x490)

Właz owalny

A310 (400x490)

  • Ciśnienie do 10.0 bar
  • PED-2014/68/EU
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Uszczelka na krawędzi pokrywy
Właz owalny A311 (305x430)

Właz owalny

A311 (305x430)

  • Ciśnienie do 0.4 bar
  • Montaż w bocznym poszyciu lub dachu zbiornika
  • Otwierany na zewnątrz
  • Zawias zewnętrzny
  • Uszczelka w pokrywie
Właz owalny A311G (305x430)

Właz owalny

A311G (305x430)

  • Ciśnienie do 0.4 bar
  • Montaż w bocznym poszyciu lub dachu zbiornika
  • Otwierany na zewnątrz
  • Możliwość odsunięcia pokrywy na bok
  • Uszczelka w pokrywie

Właz owalny A312 (305x430)

Właz owalny

A312 (305x430)

  • Ciśnienie do 2.5 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka w pokrywie
Właz owalny A314 (400x490)

Właz owalny

A314 (400x490)

  • Ciśnienie do 10.0 bar
  • PED-2014/68/EU
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na krawędzi pokrywy
Właz owalny A315 (400x490)

Właz owalny

A315 (400x490)

  • Ciśnienie do 10.0 bar
  • PED-2014/68/EU
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Uszczelka na krawędzi pokrywy
Właz owalny A316 (345x445)

Właz owalny

A316 (345x445)

  • Ciśnienie do 3.5 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Do zbiorników o średnicy Ø900 mm lub większej
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny A317 (345x445)

Właz owalny

A317 (345x445)

  • Ciśnienie do 5.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Uszczelka na pokrywie
Właz owalny A317E (345x445)

Właz owalny

A317E (345x445)

  • Ciśnienie do 5.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Uszczelka na pokrywie
Właz owalny A318 (345x445)

Właz owalny

A318 (345x445)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Do zbiorników o średnicy Ø900 mm lub większej
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny A319 (345x445)

Właz owalny

A319 (345x445)

  • Ciśnienie do 5.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka ma pokrywie
Właz owalny A320 (345x445)

Właz owalny

A320 (345x445)

  • Ciśnienie do 3.2 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny A321 (345x445)

Właz owalny

A321 (345x445)

  • Ciśnienie do 3.5 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny E125 (410x510)

Właz owalny

E125 (410x510)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Grubość ścianki kołnierza: 10 mm
Właz owalny E128 (440x308)

Właz owalny

E128 (440x308)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Grubość ścianki kołnierza: 8 mm
Właz owalny E128/1 (444x312)

Właz owalny

E128/1 (444x312)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Grubość ścianki kołnierza: 6 mm
Właz specjalny E127CEM (438x306)

Właz specjalny

E127CEM (438x306)

  • Montaż poszyciu bocznym zbiornika
  • Otwierany do wewnątrz
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Wersja do montażu w zbiornikach betonowych/cementowych
Właz specjalny E140BL (440x308)

Właz specjalny

E140BL (440x308)

  • Właz poziomy z pokrywą otwieraną na zewnątrz
  • Montaż poszyciu bocznym zbiornika
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Wersja do montażu w zbiornikach drewnianych (beczkach)
Właz specjalny E139BL (240x460)

Właz specjalny

E139BL (240x460)

  • Właz pionowy z pokrywą otwieraną na zewnątrz
  • Montaż poszyciu bocznym zbiornika
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Wersja do montażu w zbiornikach drewnianych (beczkach)
Właz owalny P11-101 (307x442)

Właz owalny

P11-101 (307x442)

  • Montaż w poszyciu bocznym zbiornika
  • Ciśnienie do 1.6 bar
  • Właz w wersji poziomej lub pionowej
  • Pokrywa otwierana do wewnątrz
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
  • Opcje wykończenia powierzchni: standard / poler / elektropolerowanie
Właz owalny P11-102 (442x307)

Właz owalny

P11-102 (442x307)

  • Montaż w poszyciu bocznym zbiornika
  • Ciśnienie do 1.6 bar
  • Właz poziomy
  • Pokrywa otwierana do wewnątrz
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
  • Opcje wykończenia powierzchni: standard / poler / elektropolerowanie
Właz owalny P11-302 (442x307)

Właz owalny

P11-302 (442x307)

  • Montaż w poszyciu bocznym zbiornika
  • Ciśnienie do 1.6 bar
  • Pokrywa otwierana do wewnątrz
  • Właz w wersji poziomej lub pionowej
  • Zawias wewnętrzny
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
  • Opcje wykończenia powierzchni: standard / poler / elektropolerowanie
Właz owalny P11-129 (407x452 / 411x455)

Właz owalny

P11-129 (407x452 / 411x455)

  • Montaż w poszyciu bocznym zbiornika
  • Ciśnienie do 5.0 bar (w zależności od wersji)
  • Pokrywa otwierana do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Opcje wykończenia powierzchni: standard, poler, elektropolerowanie
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
  • Dostępne wymiary: 407x452 / 411x455
Właz owalny P11-340-440ED (340x440)

Właz owalny

P11-340-440ED (340x440)

  • Montaż w poszyciu bocznym zbiornika
  • Ciśnienie do 4.0 bar
  • Pokrywa otwierana do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka montowana na pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
  • Opcje wykończenia powierzchni: standard / poler / elektropolerowanie
Właz owalny P11-410-510 (410x510)

Właz owalny

P11-410-510 (410x510)

  • Montaż w poszyciu bocznym zbiornika
  • Ciśnienie do 2.2 bar
  • Pokrywa otwierana do wewnątrz
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Opcje wykończenia powierzchni: standard, poler, elektropolerowanie
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
Właz owalny P11-608 (600x800)

Właz owalny

P11-608 (600x800)

  • Montaż w poszyciu bocznym zbiornika
  • Ciśnienie do 1.0 bar
  • Pokrywa otwierana do wewnątrz
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Opcje wykończenia powierzchni: standard, poler, elektropolerowanie
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
Właz owalny P21-303 (307x442)

Właz owalny

P21-303 (307x442)

  • Montaż w poszyciu bocznym lub dachu zbiornika
  • Ciśnienie do 0.3 bar
  • Właz w wersji poziomej lub pionowej
  • Pokrywa otwierana na zewnątrz
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
  • Opcje wykończenia powierzchni: standard / poler / elektropolerowanie
Właz owalny P21-503 (307x442)

Właz owalny

P21-503 (307x442)

  • Montaż w poszyciu bocznym lub dachu zbiornika
  • Ciśnienie do 0.3 bar
  • Właz w wersji poziomej lub pionowej
  • Pokrywa wypukła otwierana na zewnątrz
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
  • Opcje wykończenia powierzchni: standard / poler / elektropolerowanie
Właz owalny P21-116 (411x455)

Właz owalny

P21-116 (411x455)

  • Montaż w dachu zbiornika lub poszyciu bocznym zbiornika
  • Ciśnienie do 0.5 bar
  • Pokrywa otwierana na zewnątrz
  • Podwójny docisk pokrywy, dwa zawiasy
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
  • Opcje wykończenia powierzchni: standard / poler / elektropolerowanie
Właz owalny P21-516 (411x455)

Właz owalny

P21-516 (411x455)

  • Montaż w dachu lub poszyciu bocznym zbiornika
  • Ciśnienie do 0.3 bar
  • Właz w wersji poziomej lub pionowej
  • Pokrywa wypukła otwierana na zewnątrz
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
  • Opcje wykończenia powierzchni: standard / poler / elektropolerowanie
Właz owalny P21-147 (411x455)

Właz owalny

P21-147 (411x455)

  • Montaż w dachu lub poszyciu bocznym zbiornika
  • Ciśnienie do 4.5 bar (w zależności od wersji)
  • Właz w wersji poziomej lub pionowej
  • Pokrywa wypukła otwierana na zewnątrz
  • Wielopunktowy docisk, podwójny zawias
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Wersja specjalna: ATEX (wymaga indywidualnych uzgodnień)
  • Opcje wykończenia powierzchni: standard / poler / elektropolerowanie
Właz owalny P41-040 (305x440)

Właz owalny

P41-040 (305x440)

  • Montaż w poszyciu bocznym zbiornika
  • Ciśnienie do 1.0 bar
  • Właz do beczek drewnianych
  • Pokrywa otwierana do wewnątrz
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, neopren, silikon (również HT - high temperature), NBR, Viton i inne
  • Opcje wykończenia powierzchni: standard / poler / elektropolerowanie
Właz prostokątny C38 (395x545)

Właz prostokątny

C38 (395x545)

  • osłona włazu w zbiornikach izolowanych
  • montaż w bocznym poszyciu zbiornika
  • drzwi izolowane otwierane na zewnątrz
Właz owalny C19 (440x310)

Właz owalny

C19 (440x310)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Wykonany ze stali nierdzewnej AISI 304 lub AISI 316
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Grubość ścianki kołnierza: 8 mm
Właz owalny C49 (440x350)

Właz owalny

C49 (440x350)

  • Ciśnienie do 9.0 bar
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Pokrywa wyjmowana na zewnątrz
  • Wykonany ze stali nierdzewnej AISI 304 lub AISI 316
  • Materiał uszczelki: EPDM, silikon, NBR, neopren lub Viton
  • Grubość ścianki kołnierza: 12 mm
Właz owalny C50 (440x350)

Właz owalny

C50 (440x350)

  • Ciśnienie do 9.0 bar
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Wykonany ze stali nierdzewnej AISI 304 lub AISI 316
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Grubość ścianki kołnierza: 12 mm
Właz owalny C52 (480x370)

Właz owalny

C52 (480x370)

  • Ciśnienie 3.0 lub 9.0 bar (w zależności od wersji)
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Wykonany ze stali nierdzewnej AISI 304 lub AISI 316
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Grubość ścianki kołnierza: 12 mm
Właz owalny C13 (310x440)

Właz owalny

C13 (310x440)

  • Ciśnienie do 0.8 bar
  • Montaż w bocznym poszyciu lub dachu zbiornika
  • Otwierany na zewnątrz
  • Zawias i pojedynczy docisk
  • Wykonany ze stali nierdzewnej AISI 304 lub AISI 316
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Grubość ścianki kołnierza: 6 mm
Właz specjalny E127BL (438x306)

Właz specjalny

E127BL (438x306)

  • Właz z pokrywą otwieraną do wewnątrz
  • Montaż poszyciu bocznym zbiornika
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Wersja do montażu w zbiornikach drewnianych (beczkach)

Nierdzewne włazy owalne - podstawowe informacje

Włazy owalne stosowane są jako element inspekcyjny, montowany najczęściej w bocznej ścianie zbiornika nierdzewnego. Tym samym, wśród włazów owalnych znajduje się szeroka gama modeli o podwyższonej odporności ciśnieniowej.



Nierdzewne włazy owalne (obok włazów okrągłych) stanowią jeden z podstawowych elementów wyposażenia zbiorników nierdzewnych o różnorodnym przeznaczeniu, a w szczególności zbiorników ciśnieniowych.

Właz owalny nierdzewny

Rodzaje i parametry doboru włazów owalnych do zbiorników

W grupie włazów owalnych najistotniejszymi parametrami doboru są:

  • wymiar włazu (szerokość i wysokość),
  • sposób otwierania (do wewnątrz/na zewnątrz),
  • odporność ciśnieniowa,
  • rodzaj konstrukcji (prosta lub doginana do średnicy zbiornika),
  • materiał wykonania (AISI 304/304L lub AISI 316/316L).

Włazy owalne nierdzewne - wymiary

Ze względu na swoją specyficzną konstrukcję i zastosowanie, w kategorii włazów owalnych zróżnicowanie wymiarowe poszczególnych modeli nie jest znaczące. Tym samym włazy owalne najczęściej posiadają dłuższy bok włazu o wymiarze między 400-500 mm (popularne wymiary: 440x308 mm, 440x340 mm, 400x490 mm).



W ofercie znajdują się jednak również modele o większych wymiarach, gdzie dłuższy bok włazu przekracza wartość 500 mm (przykładowo: 550x450 mm, 540x410 mm) lub nawet 800 mm (600x800 mm).

2 sposoby otwierania włazów owalnych

Sposób otwierania włazu definiuje w dużej mierze jego odporność ciśnieniową. Ze względu na ten parametr wyróżnia się:

  • włazy otwierane do wewnątrz,
  • włazy otwierane na zewnątrz.

Pierwsza z wymienionych grup (włazy otwierane do wewnątrz) dominuje wśród włazów owalnych. Wynika to przede wszystkim z praktyczności i uniwersalności tego rozwiązania.

Właz owalny otwierany do wewnątrz

Włazy owalne otwierane do wewnątrz jako strefę docisku, wykorzystują wewnętrzną powierzchnię kołnierza, która trwale połączona jest z poszyciem zbiornika. Tym samym wartość ciśnienia, która oddziałuje na właz, może być wyższa, niż w przypadku włazów otwieranych na zewnątrz. Włazy owalne otwierane do wewnątrz są zatem często stosowane w zbiornikach o dużej średnicy i pojemności, a także w wyspecjalizowanych tankach (na przykład zbiornikach CCT lub BBT używanych przy produkcji piwa). W niektórych modelach z tej grupy przewidziano możliwość wyjmowania pokrywy włazu na zewnątrz.

Włazy owalne otwierane na zewnątrz są zaś użytkowane w zbiornikach, których niewielka średnica nie pozwala na swobodną instalację i użytkowanie włazu z otwarciem do wewnątrz. Ponadto, maksymalna wartość odporności ciśnieniowej takiego włazu jest dużo niższa i zazwyczaj nie wykracza poza wartość 0.5 bar. Włazy tego typu mogą jednak być stosowane również jako włazy górne, na przykład jako alternatywa dla włazów okrągłych.

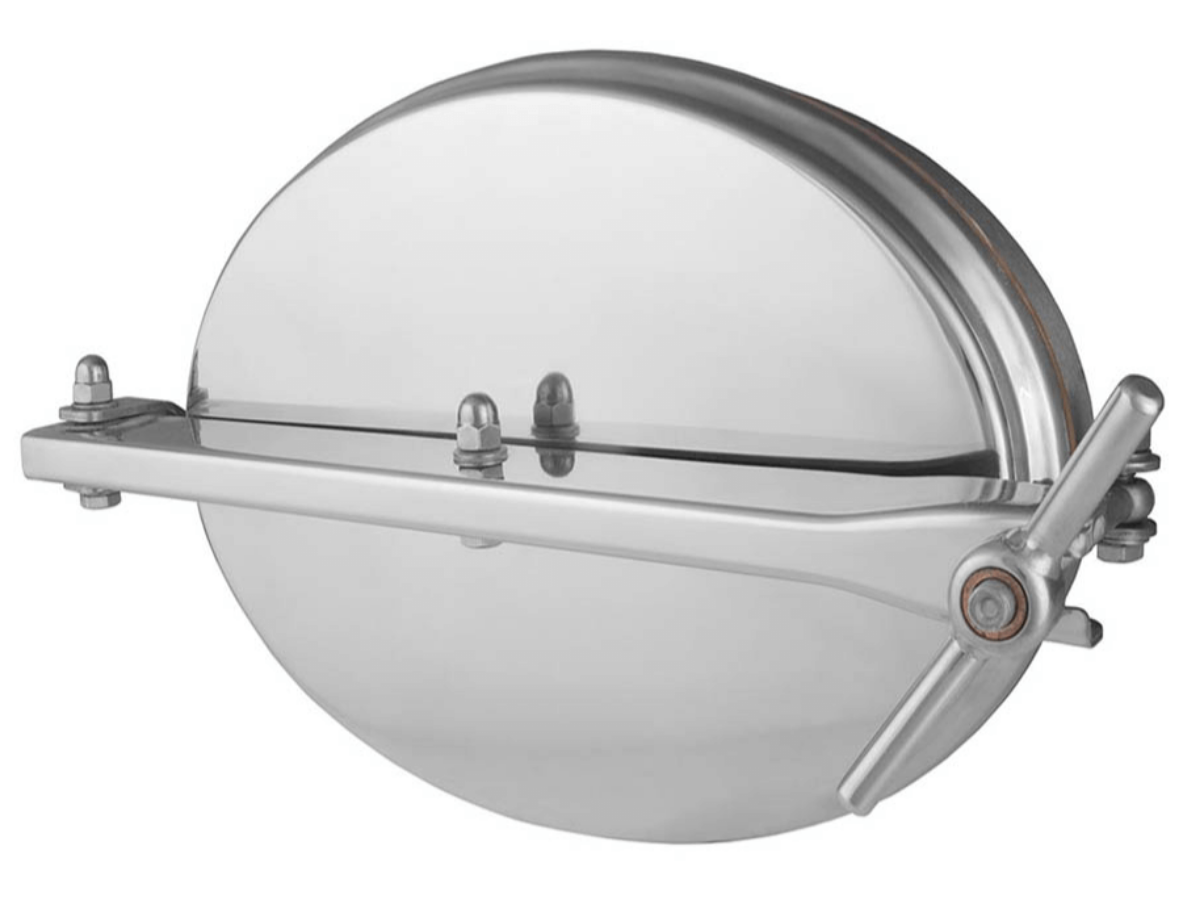

Właz owalny otwierany na zewnątrz

Odporność ciśnieniowa włazów owalnych

Kategoria włazów owalnych ze względu na swoją konstrukcję oraz przeznaczenie charakteryzuje się również podwyższoną odpornością ciśnieniową. Zdecydowana większość standardowych włazów owalnych posiada odporność ciśnieniową między 2-4 bar. Dostępne są jednak również specjalistyczne modele z certyfikacją PED, których odporność ciśnieniowa wynosi nawet 10 bar.

Włazy owalne doginane do średnicy zbiornika

Charakterystyczną cechą włazów owalnych jest fakt, iż część z nich może być produkowana wyłącznie na specjalne zamówienie – są to włazy owalne doginane do średnicy zbiornika.



W przypadku włazów doginanych, wybrany model produkowany jest zgodnie z zadeklarowanym parametrem średnicy/promienia zbiornika, w którym właz domyślnie ma zostać zainstalowany. Niezwykle praktyczną stroną tego typu rozwiązania jest możliwość uzyskania wyjątkowo estetycznej konstrukcji, w której kołnierz otworu inspekcyjnego (włazu) nie wystaje poza obrys poszycia zbiornika.



Do włazów owalnych przewidziano – jako uzupełnienie – specjalną osłonę z drzwiczkami, która umożliwia izolację termiczną głównego otworu włazu. Jest to rozwiązanie szczególnie pożądane w przypadku stosowania włazów owalnych w zbiornikach termoizolowanych.

Używamy cookies

Używamy plików cookies aby ułatwić Ci korzystanie z naszych stron www, do celów statystycznych oraz reklamowych. Jeśli nie blokujesz tych plików, to zgadzasz się na ich użycie oraz zapisanie w pamięci Twojego urządzenia. Pamiętaj, że możesz samodzielnie zmienić ustawienia przeglądarki tak, aby zablokować zapisywanie plików cookies. Więcej informacji znajdziesz w naszej polityce prywatności.
skontaktuj się z nami
