Włazy nierdzewne

(231)
Z magazynu
Właz okrągły W1/C/MINI (DN150)

Właz okrągły

W1/C/MINI (DN150)

  • Właz okrągły bezciśnieniowy
  • Możliwość odchylenia pokrywy do góry i na bok
  • Wykonany ze stali nierdzewnej AISI 316L
  • Podstawowe wykonania dostępne z magazynu
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN150
Z magazynu
Właz okrągły W1/A (DN220-DN600)

Właz okrągły

W1/A (DN220-DN600)

  • Właz okrągły bezciśnieniowy
  • Możliwość odchylenia pokrywy do góry i na bok
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Właz z pokrywą aseptyczną
  • Podstawowe wykonania dostępne z magazynu
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN400 / DN450 / DN500 / DN600
Z magazynu
Właz prostokątny W2/D (424x316)

Właz prostokątny

W2/D (424x316)

  • Właz prostokątny poziomy
  • Ciśnienie do 0.7 bar
  • Pokrywa umieszczona na zawiasach z jednym pokrętłem
  • Przystosowany do montażu w bocznym poszyciu zbiornika
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Podstawowe wykonania dostępne z magazynu
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
Z magazynu
Właz owalny W3/F (440x308)

Właz owalny

W3/F (440x308)

  • Właz owalny otwierany do wewnątrz
  • Ciśnienie do 3.0 bar
  • Pokrywa umieszczona na zawiasie
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Przystosowany do montażu w bocznym poszyciu zbiornika
  • Podstawowe wykonania dostępne z magazynu
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
Nowość
Właz specjalny W2/A/PE (530x406)

Właz specjalny

W2/A/PE (530x406)

  • Właz prostokątny pionowy
  • Ciśnienie do 0.9 bar
  • Pokrywa umieszczona na dwóch zawiasach z pokrętłami
  • Przystosowany do montażu w bocznym poszyciu zbiornika polietylenowego
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Kołnierz i przeciwkołnierz doginane do średnicy zbiornika
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
Z magazynu
Właz prostokątny W2/E (175x225)

Właz prostokątny

W2/E (175x225)

  • Właz prostokątny poziomy
  • Ciśnienie do 0.7 bar
  • Pokrywa umieszczona na zawiasie z jednym pokrętłem
  • Przystosowany do montażu w dachu lub w bocznym poszyciu zbiornika
  • Wykonany ze stali nierdzewnej AISI 304 lub AISI 316
  • Podstawowe wykonania dostępne z magazynu
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
Z magazynu
Właz prostokątny W2/A (530x406)

Właz prostokątny

W2/A (530x406)

  • Właz prostokątny pionowy
  • Ciśnienie do 1.1 bar (w zależności od wersji)
  • Pokrywa umieszczona na zawiasach z dwoma pokrętłami
  • Przystosowany do montażu w bocznym poszyciu zbiornika
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Podstawowe wykonania dostępne z magazynu
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
Z magazynu
Właz prostokątny W2/F (245x310)

Właz prostokątny

W2/F (245x310)

  • Właz prostokątny poziomy
  • Ciśnienie do 0.5 bar
  • Pokrywa umieszczona na zawiasie z jednym pokrętłem
  • Przystosowany do montażu w dachu lub w bocznym poszyciu zbiornika
  • Wykonany ze stali nierdzewnej AISI 304 lub AISI 316
  • Podstawowe wykonania dostępne z magazynu
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
Nowość
Właz okrągły W4/A (DN220-DN500)

Właz okrągły

W4/A (DN220-DN500)

  • Właz okrągły ciśnieniowy
  • Ciśnienie do 8.0 bar (w zależności od średnicy)
  • Podciśnienie (próżnia): do -1.0 bar
  • Zamknięcie aseptyczne (brzeg pokrywy z wypustami dociskowymi pokręteł)
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Właz z pokrywą aseptyczną
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN360 / DN400 / DN450 / DN500
Nowość
Właz okrągły W4/B (DN220-DN500)

Właz okrągły

W4/B (DN220-DN500)

  • Właz okrągły ciśnieniowy
  • Ciśnienie do 8.0 bar (w zależności od średnicy)
  • Podciśnienie (próżnia): do -1.0 bar
  • Zamknięcie przyległe (docisk pokręteł bezpośrednio do rantu pokrywy)
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Właz z pokrywą aseptyczną
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN360 / DN400 / DN450 / DN500
Właz okrągły W4/C (DN220-DN500)

Właz okrągły

W4/C (DN220-DN500)

  • Właz okrągły ciśnieniowy
  • Ciśnienie do 10.0 bar (w zależności od średnicy)
  • Podciśnienie (próżnia): do -1.0 bar
  • Zamknięcie aseptyczne (brzeg pokrywy z wypustami dociskowymi pokręteł)
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Właz z pokrywą aseptyczną
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN360 / DN400 / DN450 / DN500
  • Certyfikacja ciśnieniowa PED (TÜV)
Właz okrągły W4/D (DN220-DN500)

Właz okrągły

W4/D (DN220-DN500)

  • Właz okrągły ciśnieniowy
  • Ciśnienie do 10.0 bar (w zależności od średnicy)
  • Podciśnienie (próżnia): do -1.0 bar
  • Zamknięcie przyległe (docisk pokręteł bezpośrednio do rantu pokrywy)
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Właz z pokrywą aseptyczną
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN360 / DN400 / DN450 / DN500
  • Certyfikacja ciśnieniowa PED (TÜV)
Właz prostokątny E115 (530x406)

Właz prostokątny

E115 (530x406)

  • Właz pionowy z pokrywą otwieraną na zewnątrz
  • Ciśnienie od 0.9 do 1.1 bar (w zależności od wersji)
  • Dwa zawiasy, dwa zaciski
Właz prostokątny E116 (406x530)

Właz prostokątny

E116 (406x530)

  • Właz poziomy z pokrywą otwieraną na zewnątrz
  • Ciśnienie od 0.8 do 1.0 bar (w zależności od wersji)
  • Dwa zawiasy, dwa zaciski
Właz okrągły E117 (DN300)

Właz okrągły

E117 (DN300)

  • Montaż w poszyciu bocznym zbiornika
  • Ciśnienie do 0.5 bar
  • Otwierany na zewnątrz
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
Właz okrągły E118 (DN400)

Właz okrągły

E118 (DN400)

  • Montaż w poszyciu bocznym zbiornika
  • Ciśnienie od 0.6 do 0.8 bar
  • Otwierany na zewnątrz
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
Właz prostokątny E121 (424x316)

Właz prostokątny

E121 (424x316)

  • Ciśnienie od 1.0 do 1.2 bar (w zależności od wersji)
  • Montaż pionowy
  • Pokrywa otwierana na zewnątrz
  • Dwa zawiasy, dwa zaciski
Właz prostokątny E122 (316x424)

Właz prostokątny

E122 (316x424)

  • Ciśnienie od 1.0 do 1.2 bar (w zależności od wersji)
  • Montaż poziomy
  • Pokrywa otwierana na zewnątrz
  • Dwa zawiasy, dwa zaciski
Właz prostokątny E123 (424x316)

Właz prostokątny

E123 (424x316)

  • Ciśnienie do 0.7 bar
  • Montaż pionowy
  • Pokrywa otwierana na zewnątrz
  • Podwójny zawias, jeden zacisk
Właz prostokątny E124 (316x424)

Właz prostokątny

E124 (316x424)

  • Ciśnienie do 0.7 bar
  • Montaż poziomy
  • Pokrywa otwierana na zewnątrz
  • Podwójny zawias, jeden zacisk
Właz owalny E125XL (550x450)

Właz owalny

E125XL (550x450)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Pokrywa z uchwytem
  • Zawias zewnętrzny
Właz owalny E126 (340x450)

Właz owalny

E126 (340x450)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Opcja mycia pokrywy na zewnątrz zbiornika
  • Zawias zewnętrzny
Właz owalny E126/1 (440x340)

Właz owalny

E126/1 (440x340)

  • Wymiary w świetle otworu: 440x340 mm
  • Wymiary zewnętrzne: 540x439 mm
  • Ciśnienie 2.0 bar lub 3.0 bar (w zależności od wersji)
  • Montaż na bocznym poszyciu zbiornika
  • Właz otwierany do wewnątrz
  • Zawias zewnętrzny
Właz owalny E126RS (440x340)

Właz owalny

E126RS (440x340)

  • Ciśnienie do 3.0 bar (w zależności od wersji)
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
Właz owalny E128RS (440x308)

Właz owalny

E128RS (440x308)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
Właz owalny E127 (440x308)

Właz owalny

E127 (440x308)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
Właz owalny E127/1 (444x312)

Właz owalny

E127/1 (444x312)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
Właz owalny E128T (440x308)

Właz owalny

E128T (440x308)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
Właz owalny E128TS (440x308)

Właz owalny

E128TS (440x308)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Opcja odchylenia pokrywy na zewnątrz po otwarciu
Właz prostokątny E129 (530x406)

Właz prostokątny

E129 (530x406)

  • Ciśnienie do 1.8 bar
  • Montaż pionowy
  • Pokrywa otwierana do wewnątrz
  • Jeden zawias, dwa zaciski
Właz prostokątny E130 (424x316)

Właz prostokątny

E130 (424x316)

  • Ciśnienie do 2.0 bar
  • Montaż pionowy
  • Pokrywa otwierana do wewnątrz
  • Zawis wewnętrzny
Właz prostokątny E131 (424x316)

Właz prostokątny

E131 (424x316)

  • Ciśnienie do 2.0 bar
  • Montaż pionowy
  • Pokrywa otwierana do wewnątrz
  • Zawias zewnętrzny
Właz prostokątny E132 (450x750)

Właz prostokątny

E132 (450x750)

  • Ciśnienie do 1.5 bar
  • Montaż pionowy
  • Pokrywa otwierana na zewnątrz
  • Dwa zawiasy zewnętrzne, sześć zacisków
  • Osadzenie w zbiornikach i silosach nierdzewnych
Właz prostokątny E133 (600x800)

Właz prostokątny

E133 (600x800)

  • Ciśnienie do 1.5 bar
  • Montaż pionowy
  • Pokrywa włazu otwierana na zewnątrz
  • Dwa zawiasy zewnętrzne, sześć zacisków
  • Osadzenie w stali nierdzewnej
Właz owalny E156 (540x410)

Właz owalny

E156 (540x410)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Właz otwierany do wewnątrz
  • Zawias wewnętrzny
Właz owalny E157 (440x308)

Właz owalny

E157 (440x308)

  • Ciśnienie do 0.3 bar
  • Właz otwierany na zewnątrz
  • Montaż w bocznym poszyciu lub dachu zbiornika
  • Właz z pokrywą aseptyczną
Właz owalny E158 (440x308)

Właz owalny

E158 (440x308)

  • Ciśnienie do 1.0 bar
  • Właz otwierany na zewnątrz
  • Montaż w bocznym poszyciu lub dachu zbiornika
  • Właz z pokrywą aseptyczną
  • Cztery zaciski, zawias
Właz prostokątny E134 (600x800)

Właz prostokątny

E134 (600x800)

  • Ciśnienie do 1.2 bar
  • Klapa unoszona (gilotyna)
  • Zasuwa do zbiorników i silosów
Właz prostokątny E135 (800x1000)

Właz prostokątny

E135 (800x1000)

  • Ciśnienie do 1.2 bar
  • Klapa unoszona (gilotyna)
  • Zasuwa do zbiorników i silosów
Właz okrągły E15P (DN150)

Właz okrągły

E15P (DN150)

  • Ciśnienie do 0.1 bar
  • Montaż w dachu zbiornika
  • Pokrywa otwierana na zewnątrz (do góry i na bok)
Właz okrągły A550 (DN300-DN600)

Właz okrągły

A550 (DN300-DN600)

  • Montaż w dachu zbiornika
  • Ciśnienie do 1.8 bar (w zależności od wersji)
  • Otwierany na zewnątrz (pokrywa zdejmowana)
  • Uszczelka montowana w pokrywie
  • Dostępne średnice: DN300 / DN400 / DN500 / DN600
Właz okrągły A560 (DN200-DN600)

Właz okrągły

A560 (DN200-DN600)

  • Montaż w dachu zbiornika
  • Otwierany na zewnątrz, pokrywa uchylna
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN200 / DN300 / DN380 / DN400 / DN420 / DN500 / DN600
Właz okrągły A560R (DN300-DN600)

Właz okrągły

A560R (DN300-DN600)

  • Montaż w dachu zbiornika
  • Otwierany na zewnątrz, pokrywa uchylna
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN300 / DN380 / DN400 / DN420 / DN500 / DN600
Właz okrągły A570 (DN200-DN600)

Właz okrągły

A570 (DN200-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z możliwością odsunięcia na bok
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN200 / DN300 / DN380 / DN400 / DN420 / DN500 / DN600
Właz okrągły A570R (DN300-DN600)

Właz okrągły

A570R (DN300-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z możliwością odsunięcia na bok
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN300 / DN380 / DN400 / DN420 / DN500 / DN600
Właz okrągły A580 (DN200-DN600)

Właz okrągły

A580 (DN200-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa zdejmowana
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN200 / DN300 / DN380 / DN400 / DN420 / DN500 / DN600
Właz okrągły A590 (DN300-DN600)

Właz okrągły

A590 (DN300-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna
  • Centralny docisk pokrywy
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN300 / DN380 / DN400 / DN420 / DN500 / DN600
Właz okrągły A540 (DN200-DN600)

Właz okrągły

A540 (DN200-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z zawiasem i uchwytem
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN200 / DN300 / DN380 / DN400 / DN420 / DN500 / DN600
Właz okrągły A520 (DN200-DN600)

Właz okrągły

A520 (DN200-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z zawiasem i uchwytem
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Ciśnienie do 3.0 bar (w zależności od średnicy)
  • Podciśnienie (próżnia): -0.6 bar / -0.5 bar (w zależności od średnicy)
  • Dostępne średnice: DN200 / DN300 / DN380 / DN400 / DN420 / DN500 / DN600
Właz okrągły A930 (DN150-DN600)

Właz okrągły

A930 (DN150-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z możliwością odsunięcia na bok
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN400 / DN500 / DN600
Właz okrągły E/S (DN223-DN602)

Właz okrągły

E/S (DN223-DN602)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna (prostopadle)
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN223 / DN302 / DN402 / DN502 / DN602
Właz okrągły A940 (DN220-DN600)

Właz okrągły

A940 (DN220-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z zawiasem
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN400 / DN500 / DN600
Właz okrągły A960 (DN150-DN600)

Właz okrągły

A960 (DN150-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z jednym zaciskiem
  • Niezatrzymująca wody pokrywa wypukła
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN400 / DN500 / DN600
Właz okrągły A960R (DN220-DN600)

Właz okrągły

A960R (DN220-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z jednym zaciskiem
  • Niezatrzymująca wody pokrywa wypukła
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN400 / DN500 / DN600
Właz okrągły A970 (DN150-DN600)

Właz okrągły

A970 (DN150-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z możliwością odsunięcia na bok
  • Niezatrzymująca wody pokrywa wypukła
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN400 / DN500 / DN600
Właz okrągły A970R (DN220-DN600)

Właz okrągły

A970R (DN220-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z możliwością odsunięcia na bok
  • Niezatrzymująca wody pokrywa wypukła
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN400 / DN500 / DN600
Właz okrągły A980 (DN220-DN600)

Właz okrągły

A980 (DN220-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa wypukła zdejmowana
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN220 / DN300 / DN400 / DN500 / DN600
Właz okrągły E/1S (DN223-DN602)

Właz okrągły

E/1S (DN223-DN602)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna (prostopadle)
  • Niezatrzymująca wody pokrywa wypukła
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN223 / DN302 / DN402 / DN455 / DN502 / DN602
Właz okrągły A1020 (DN300-DN600)

Właz okrągły

A1020 (DN300-DN600)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna, wypukła z jednym zaciskiem
  • Podwójny zawias, duże pokrętło
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN300 / DN400 / DN500 / DN600
Właz okrągły E/P (DN223-DN602)

Właz okrągły

E/P (DN223-DN602)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna (do góry i na bok)
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN223 / DN302 / DN402 / DN502 / DN602
Właz okrągły A1080 (DN800-DN1200)

Właz okrągły

A1080 (DN800-DN1200)

  • Montaż w dachu zbiornika
  • Pokrywa zdejmowana z dwoma uchwytami
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: silikon
  • Dostępne średnice: DN800 / DN1000 / DN1200
Właz okrągły A1090 (DN800-DN1200)

Właz okrągły

A1090 (DN800-DN1200)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna z zawiasem i uchwytem
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: silikon
  • Dostępne średnice: DN800 / DN1000 / DN1200
Właz okrągły A790 (DN200-DN300)

Właz okrągły

A790 (DN200-DN300)

  • Montaż w poszyciu bocznym zbiornika
  • Pokrywa zdejmowana, dwupunktowy docisk
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN200 / DN220 / DN300
Właz okrągły A800 (DN300-DN420)

Właz okrągły

A800 (DN300-DN420)

  • Montaż w poszyciu bocznym zbiornika
  • Pokrywa z jednopunktowym dociskiem
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN300 / DN380 / DN400 / DN420
Właz okrągły A800R (DN380-DN420)

Właz okrągły

A800R (DN380-DN420)

  • Montaż w poszyciu bocznym zbiornika
  • Pokrywa z wielopunktowym dociskiem
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Uszczelka montowana w pokrywie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN380 / DN400 / DN420
Właz okrągły E/1P (DN223-DN602)

Właz okrągły

E/1P (DN223-DN602)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna (do góry i na bok)
  • Niezatrzymująca wody pokrywa wypukła
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Właz z pokrywą aseptyczną
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN223 / DN302 / DN402 / DN455 / DN502 / DN602
Właz owalny A304 (305x430)

Właz owalny

A304 (305x430)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Uszczelka w pokrywie
Właz okrągły E/M (DN223-DN602)

Właz okrągły

E/M (DN223-DN602)

  • Montaż w dachu zbiornika
  • Pokrywa całkowicie zdejmowalna (3 pokrętła)
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN223 / DN302 / DN402 / DN502 / DN602
Właz owalny A306 (305x430)

Właz owalny

A306 (305x430)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka w pokrywie
Właz owalny A307 (305x430)

Właz owalny

A307 (305x430)

  • Ciśnienie do 2.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka w pokrywie
Właz owalny A308 (345x445)

Właz owalny

A308 (345x445)

  • Ciśnienie do 4.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Do zbiorników o średnicy Ø900 mm lub większej
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz okrągły E/1M (DN223-DN1540)

Właz okrągły

E/1M (DN223-DN1540)

  • Montaż w dachu zbiornika
  • Pokrywa całkowicie zdejmowalna (3 pokrętła)
  • Niezatrzymująca wody pokrywa wypukła
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Właz z pokrywą aseptyczną
  • Uszczelka montowana na ramie
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN223 / DN302 / DN402 / DN455 / DN502 / DN602 / DN792 / DN890 / DN1020 / DN1210 / DN1370 / DN1540
Właz okrągły E/1D (DN402-DN602)

Właz okrągły

E/1D (DN402-DN602)

  • Montaż w dachu zbiornika
  • Niezatrzymująca wody pokrywa wypukła
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN402 / DN502 / DN602
Właz owalny A309 (345x445)

Właz owalny

A309 (345x445)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Do zbiorników o średnicy Ø900 mm lub większej
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz okrągły E/1B (DN502-DN792)

Właz okrągły

E/1B (DN502-DN792)

  • Montaż w dachu zbiornika
  • Pokrywa uchylna (do góry i na bok)
  • Niezatrzymująca wody pokrywa wypukła
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton
  • Dostępne średnice: DN502 / DN602 / DN792
Właz owalny A309IG (345x445)

Właz owalny

A309IG (345x445)

  • Ciśnienie do 3.0 bar
  • Właz higieniczny
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Do zbiorników o średnicy Ø700 mm lub większej
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny A310 (400x490)

Właz owalny

A310 (400x490)

  • Ciśnienie do 10.0 bar
  • PED-2014/68/EU
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Uszczelka na krawędzi pokrywy
Właz owalny A311 (305x430)

Właz owalny

A311 (305x430)

  • Ciśnienie do 0.4 bar
  • Montaż w bocznym poszyciu lub dachu zbiornika
  • Otwierany na zewnątrz
  • Zawias zewnętrzny
  • Uszczelka w pokrywie
Właz owalny A311G (305x430)

Właz owalny

A311G (305x430)

  • Ciśnienie do 0.4 bar
  • Montaż w bocznym poszyciu lub dachu zbiornika
  • Otwierany na zewnątrz
  • Możliwość odsunięcia pokrywy na bok
  • Uszczelka w pokrywie

Właz owalny A312 (305x430)

Właz owalny

A312 (305x430)

  • Ciśnienie do 2.5 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka w pokrywie
Właz owalny A314 (400x490)

Właz owalny

A314 (400x490)

  • Ciśnienie do 10.0 bar
  • PED-2014/68/EU
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na krawędzi pokrywy
Właz owalny A315 (400x490)

Właz owalny

A315 (400x490)

  • Ciśnienie do 10.0 bar
  • PED-2014/68/EU
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Uszczelka na krawędzi pokrywy
Właz owalny A316 (345x445)

Właz owalny

A316 (345x445)

  • Ciśnienie do 3.5 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Do zbiorników o średnicy Ø900 mm lub większej
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny A317 (345x445)

Właz owalny

A317 (345x445)

  • Ciśnienie do 5.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Uszczelka na pokrywie
Właz owalny A317E (345x445)

Właz owalny

A317E (345x445)

  • Ciśnienie do 5.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias wewnętrzny
  • Uszczelka na pokrywie
Właz owalny A318 (345x445)

Właz owalny

A318 (345x445)

  • Ciśnienie do 3.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Do zbiorników o średnicy Ø900 mm lub większej
  • Doginany do krzywizny zbiornika
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny A319 (345x445)

Właz owalny

A319 (345x445)

  • Ciśnienie do 5.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka ma pokrywie
Właz owalny A320 (345x445)

Właz owalny

A320 (345x445)

  • Ciśnienie do 3.2 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz owalny A321 (345x445)

Właz owalny

A321 (345x445)

  • Ciśnienie do 3.5 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka na pokrywie
Właz prostokątny A362 (530x400)

Właz prostokątny

A362 (530x400)

  • Ciśnienie do 1.0 bar
  • Pionowy
  • Montaż poszyciu bocznym zbiornika
  • Otwierany na zewnątrz
  • Dwa zawiasy i pokrętła
  • Uszczelka w pokrywie
Właz prostokątny A362V (530x400)

Właz prostokątny

A362V (530x400)

  • Ciśnienie do 1.0 bar
  • Pionowy
  • Montaż poszyciu bocznym zbiornika
  • Otwierany na zewnątrz
  • Pokrywa zdejmowana
  • Obustronny docisk z czterema pokrętłami
  • Uszczelka w pokrywie
Właz prostokątny A362R (530x400)

Właz prostokątny

A362R (530x400)

  • Ciśnienie do 2.5 bar
  • Pionowy
  • Montaż poszyciu bocznym zbiornika
  • Otwierany na zewnątrz
  • Dwa zawiasy
  • Wielopunktowy docisk z dziesięcioma pokrętłami
  • Uszczelka w pokrywie
Właz prostokątny A363 (400x530)

Właz prostokątny

A363 (400x530)

  • Ciśnienie do 1.0 bar
  • Poziomy
  • Montaż poszyciu bocznym zbiornika
  • Otwierany na zewnątrz
  • Dwa zawiasy i pokrętła
  • Uszczelka w pokrywie
Właz prostokątny A363BV (400x530)

Właz prostokątny

A363BV (400x530)

  • Ciśnienie do 0.3 bar
  • Poziomy
  • Montaż poszyciu bocznym zbiornika
  • Otwierany na zewnątrz
  • Zdejmowana pokrywa
  • Podwójny docisk
  • Uszczelka w pokrywie
Właz prostokątny A363R (400x530)

Właz prostokątny

A363R (400x530)

  • Ciśnienie do 2.5 bar
  • Poziomy
  • Montaż poszyciu bocznym zbiornika
  • Otwierany na zewnątrz
  • Dwa zawiasy
  • Wielopunktowy docisk z dziesięcioma pokrętłami
  • Uszczelka w pokrywie
Właz prostokątny A363V (400x530)

Właz prostokątny

A363V (400x530)

  • Ciśnienie do 0.3 bar
  • Poziomy
  • Montaż poszyciu bocznym zbiornika
  • Otwierany na zewnątrz
  • Pokrywa zdejmowana
  • Obustronny docisk z czterema pokrętłami
  • Uszczelka w pokrywie
z 3

Nierdzewne włazy rewizyjne - do czego służą?

Włazy ze stali nierdzewnej stosuje się jako element rewizyjny (inspekcyjny) zbiorników przemysłowych. Umożliwiają dostęp do wnętrza komory, w której właz został zamontowany, poprzez otwarcie i odsunięcie pokrywy.

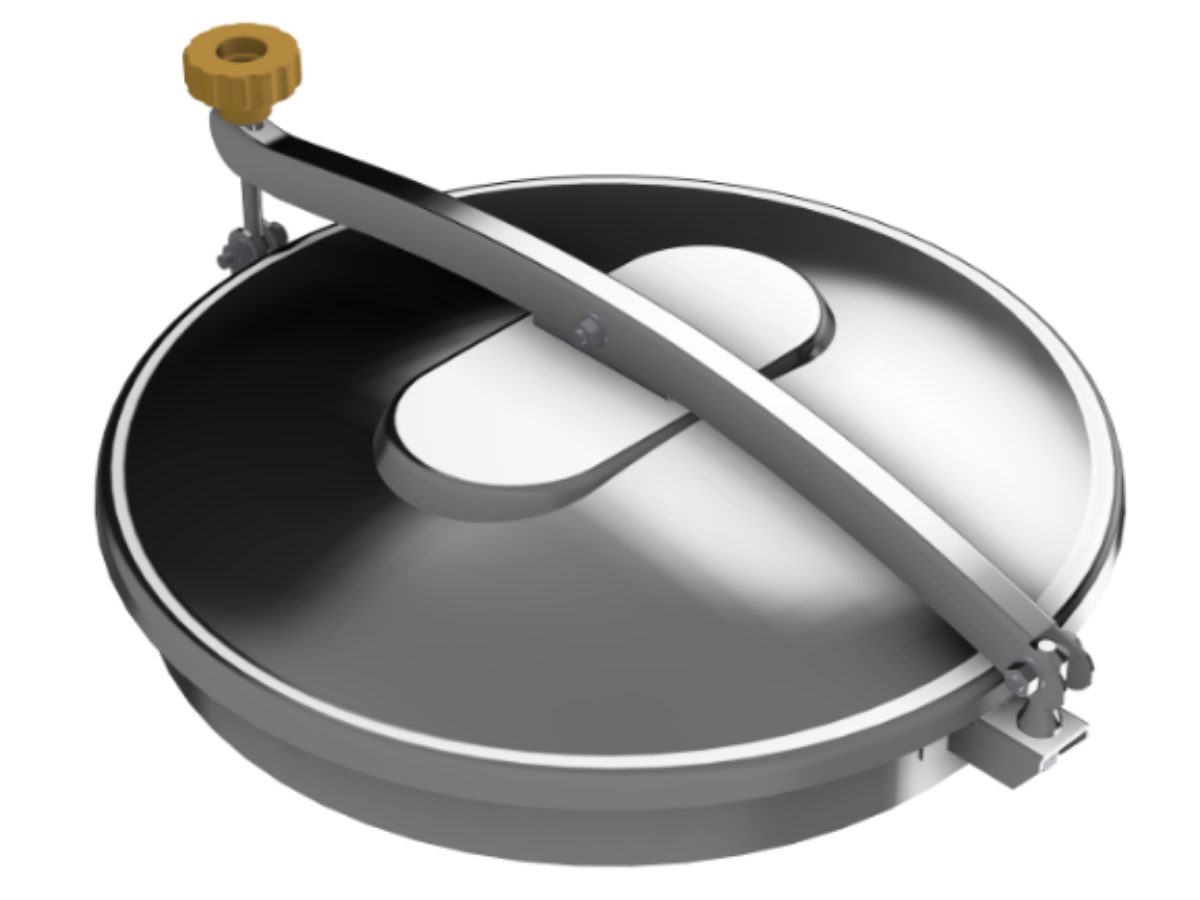

Właz nierdzewny okrągły

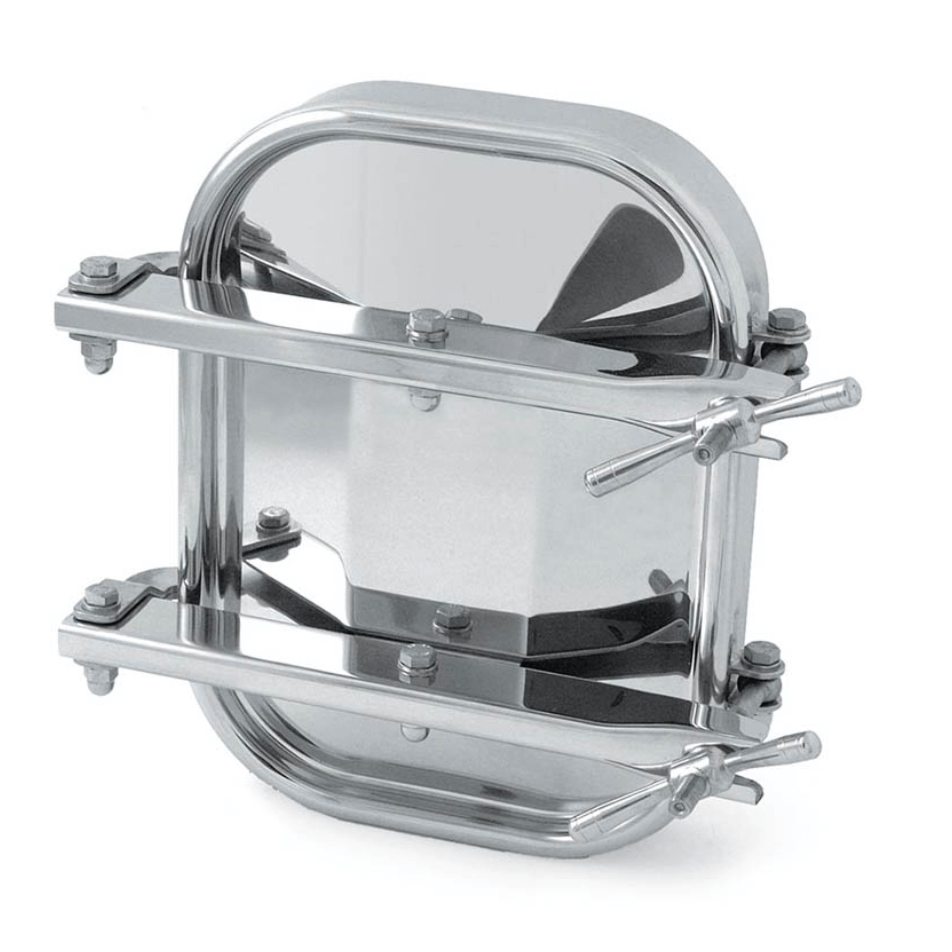

Właz nierdzewny prostokątny

Włazy nierdzewne stosowane są:

  • w zbiornikach na produkty płynne,
  • w silosach do magazynowania surowców sypkich,
  • w różnych przemysłowych urządzeniach procesowych.

Najważniejszą cechą włazów nierdzewnych jest materiał ich wykonania. W przeważającej większości włazy do zbiorników produkowane są ze stali w gatunkach AISI 304/304L lub AISI 316/316L. Wśród niektórych modeli dostępne są również wykonania ze stali czarnej (na przykład S235JR), jednak te naturalnie nie posiadają cech typowych dla wersji nierdzewnych.

Włazy inspekcyjne (rewizyjne) do zbiorników

Głównym zadaniem włazów inspekcyjnych jest zapewnienie dostępu do wnętrza zbiornika, komory lub rurociągu, w którym właz został zamontowany. Włazy inspekcyjne nazywa się powszechnie również włazami rewizyjnymi. Pokrywa lub drzwi tego typu włazu mogą być otwierane przy pomocy:

  • pokręteł (ilość zależna od modelu i przeznaczenia włazu),
  • zacisku (obejmy clamp),
  • prowadnicy (zamknięcie gilotynowe).

Zdecydowanie najbardziej powszechnym i jednocześnie uniwersalnym materiałem wykonania włazów inspekcyjnych jest stal nierdzewna w gatunkach AISI 304, AISI 304L, AISI 316 oraz AISI 316L. Najczęściej spotykane kształty włazów inspekcyjnych (rewizyjnych) to modele: okrągłe, owalne i prostokątne. Istotną kategorią wśród włazów inspekcyjnych są również włazy ciśnieniowe.

Rodzaje włazów nierdzewnych

Włazy nierdzewne to obszerna grupa produktów, którą dzieli się według poszczególnych cech i parametrów. Tym samym wyróżnić można podział ze względu na:

Ponadto istotnymi parametrami przy doborze włazów stalowych są również:

  • wymiar (średnica lub długości boków włazu),
  • wysokość kołnierza i grubość jego ścianki,
  • materiał wykonania (AISI 304/304L lub AISI 316/316L, ewentualnie stal czarna),
  • rodzaj zamknięcia (przy pomocy pokręteł, zamknięcie zaciskowe clamp lub zasuwa).

Kształty włazów nierdzewnych

Ze względu na kształt wyróżnia się trzy grupy włazów: okrągłe, owalne oraz prostokątne (w tym także kwadratowe).



Włazy okrągłe stosowane są najczęściej jako nierdzewne pokrywy zbiornikowe montowane w górnej części zbiorników. Wykorzystuje się je w różnych procesach produkcyjnych, gdzie spełniają funkcję:

  • otworu roboczego (na przykład w celu dodania składników do mieszalnika przez obsługę linii produkcyjnej),
  • otworu konserwacyjnego (właz zapewnia przejście mechaników do wnętrza komory w przypadku awarii),
  • pokrywy uszczelniającej (zapobiegającej niepożądanemu uwolnieniu cieczy ze zbiornika),
  • inspekcyjną, kontrolną – umożliwiają stałą kontrolę procesu bez konieczności otwierania pokrywy (włazy z pokrywą szklaną, włazy z wziernikiem w pokrywie) lub odczyt urządzeń pomiarowych (studzienki kontrolno-pomiarowe).

Włazy okrągłe występują zarówno w wersji bezciśnieniowej, jak i ciśnieniowej. Grupa włazów okrągłych jest również najbardziej liczną i najpopularniejszą kategorią włazów.



Włazy prostokątne to grupa produktów o bardzo zróżnicowanym spektrum wymiarowym oraz szerokim zastosowaniu. Wśród włazów prostokątnych znajdują się modele o długości boków w przedziale od 200 mm do 2000 mm. Właz prostokątny najczęściej montuje się w bocznym poszyciu zbiornika bezciśnieniowego lub takiego o relatywnie niskim ciśnieniu roboczym. Część włazów prostokątnych wykorzystuje się zaś wyłącznie jako pokrywy przeznaczone do montażu w górnej części zbiorników.



Istotną cechą włazów prostokątnych jest ich zazwyczaj niska odporność ciśnieniowa (na ogół niewykraczająca poza zakres 0.5-2.5 bar). Tym samym włazy prostokątne pełnią głównie funkcję rewizyjną/inspekcyjną zbiorników o niskim ciśnieniu pracy.



Włazy owalne są grupą produktów prawie zawsze montowaną w bocznym poszyciu zbiorników. Ponadto w większości zapewniają możliwość otwierania pokrywy włazu w kierunku wnętrza zbiornika. Oznacza to, że konstrukcje tego typu doskonale sprawdzą się tankach ciśnieniowych, gdzie występujące wewnątrz siły będą napierały na właz.

Sposoby montażu włazów ze stali nierdzewnej

Instalacja włazów nierdzewnych odbywa się zazwyczaj w dachu lub w bocznym poszyciu zbiornika. W zależności od preferowanej pozycji montażu, włazy różnią się swoimi parametrami.



Włazy do zabudowy górnej to bardzo często modele bezciśnieniowe (pokrywy nierdzewne). Ich głównym zadaniem jest zabezpieczenie otworu inspekcyjnego zbiornika i znajdującego się w środku medium przed czynnikami zewnętrznymi (na przykład wodą opadową, jeżeli zbiornik znajduje się na zewnątrz). Wśród włazów górnych występują jednak również włazy ciśnieniowe (wyposażone w większą ilość pokręteł), stosowane w różnego rodzaju reaktorach i zbiornikach ciśnieniowych.



Włazy do zabudowy bocznej mają natomiast za zadanie zachować szczelność w sytuacji naporu cieczy znajdującej się w zbiorniku. Wśród włazów bocznych dominującymi kształtami są włazy owalne oraz włazy prostokątne.

Odporność ciśnieniowa włazów nierdzewnych

Włazy nierdzewne ze względu na swój parametr odporności ciśnieniowej dzielą się na bezciśnieniowe i ciśnieniowe.



Włazy bezciśnieniowe nierdzewne (często nazywane również pokrywami nierdzewnymi) przeznaczone są do instalacji w zbiornikach i urządzeniach, w których wnętrzu nie występuje medium pod ciśnieniem. Ich rolą jest zabezpieczenie otworu inspekcyjnego włazu oraz medium w zbiorniku przed czynnikami zewnętrznymi. Do włazów bezciśnieniowych należą modele, których odporność ciśnieniowa nie przekracza wartości 0.5 bar.



Włazy ciśnieniowe (poza funkcją zabezpieczenia otworu inspekcyjnego) oferują dodatkowo szczelność w warunkach ciśnieniowych. Sprawdzają się zatem jako wyposażenie urządzeń i zbiorników, w których medium przechowywane jest pod ciśnieniem wyższym niż 0.5 bar. Włazy ciśnieniowe używane są między innymi przy produkcji piwa (zbiorniki CKT lub BBT), wina musującego, a także w specjalistycznych reaktorach ciśnieniowych. Dla specjalistycznych modeli ciśnieniowych dostępna jest certyfikacja PED, która potwierdza odporność ciśnieniową oraz jakość materiałową użytych do produkcji włazu.

Podłoże montażu włazów stalowych

Włazy stalowe standardowo przystosowane są do wspawania w podłożu ze stali nierdzewnej. Zapewnia to kołnierz montażowy (rama) włazu o określonym wymiarze i grubości, który jest częścią konstrukcyjną, bezpośrednio łączoną metodą spawania z płaszczem zbiornika nierdzewnego.



Istnieją jednak wersje włazów stalowych przystosowane do montażu w podłożu innym, niż ze stali nierdzewnej - są to między innymi:

  • włazy do zbiorników drewnianych (beczek),
  • włazy do zbiorników betonowych/cementowych,
  • włazy do zbiorników z tworzywa sztucznego (polietylenowych, polipropylenowych),
  • włazy do zbiorników ze stali czarnej.

Zastosowanie włazów INOX

Włazy ze stali nierdzewnej niezwykle często użytkowane są w zakładach związanych z produkcją żywności i napojów. Powszechnie widuje się je między innymi:

  • w browarach i gorzelniach,
  • w mleczarniach i zakładach produkcji nabiału,
  • w winiarniach,
  • w zakładach przetwórstwa owocowo-warzywnego.

Innym obszarem, w którym włazy nierdzewne doskonale spełniają swoją funkcję, są zbiorniki i reaktory budowane w przemyśle chemicznym, kosmetycznym oraz biotechnologicznym. Korzysta się z nich także wszędzie tam, gdzie wysokie wymagania higieniczne lub odporność na korozję mają kluczowe znaczenia dla procesu produkcyjnego oraz bezpieczeństwa produktu końcowego.

Używamy cookies

Używamy plików cookies aby ułatwić Ci korzystanie z naszych stron www, do celów statystycznych oraz reklamowych. Jeśli nie blokujesz tych plików, to zgadzasz się na ich użycie oraz zapisanie w pamięci Twojego urządzenia. Pamiętaj, że możesz samodzielnie zmienić ustawienia przeglądarki tak, aby zablokować zapisywanie plików cookies. Więcej informacji znajdziesz w naszej polityce prywatności.
skontaktuj się z nami
