Projektowanie zbiorników oraz innych urządzeń procesowych niesie ze sobą wiele indywidualnych rozwiązań. Znaczna część ich wyposażenia musi bowiem zostać specjalnie dostosowana do charakterystyki danego procesu i wymagań klienta. W wielu przypadkach okazuje się jednak, że część elementów konstrukcji jest zestandaryzowana i powszechnie używana również w innych, podobnych urządzeniach w danej branży. Bardzo często do tych właśnie elementów zalicza się właz zbiornika.

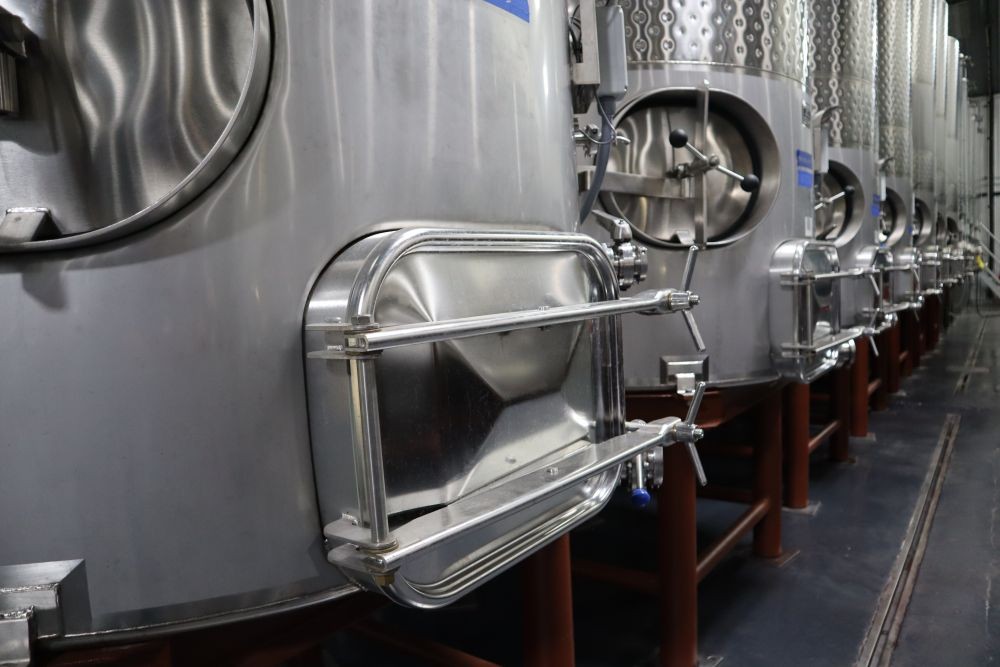

Wśród standardowych konstrukcji znajdują włazy o różnych kształtach, wymiarach i parametrach ciśnieniowych. Poniżej przedstawiono niezwykle uniwersalne modele włazów, które mogą być stosowane w szerokim spektrum aplikacji, między innymi:
Znaczna część zbiorników używanych w procesach produkcyjnych to zbiorniki bezciśnieniowe. Wykorzystywane są najczęściej do tymczasowego przechowywania medium lub jako zbiornik procesowy (na przykład: pojemnik do mieszania kilku cieczy). Bez względu na zastosowanie, istotną rolę w takim zbiorniku odgrywa pokrywa inspekcyjna, która wymiarowo musi być dostosowana do konstrukcji danego zbiornika. Z pomocą przychodzą tutaj włazy z serii W1/A.
Właz okrągły
W1/A (DN220-DN600)

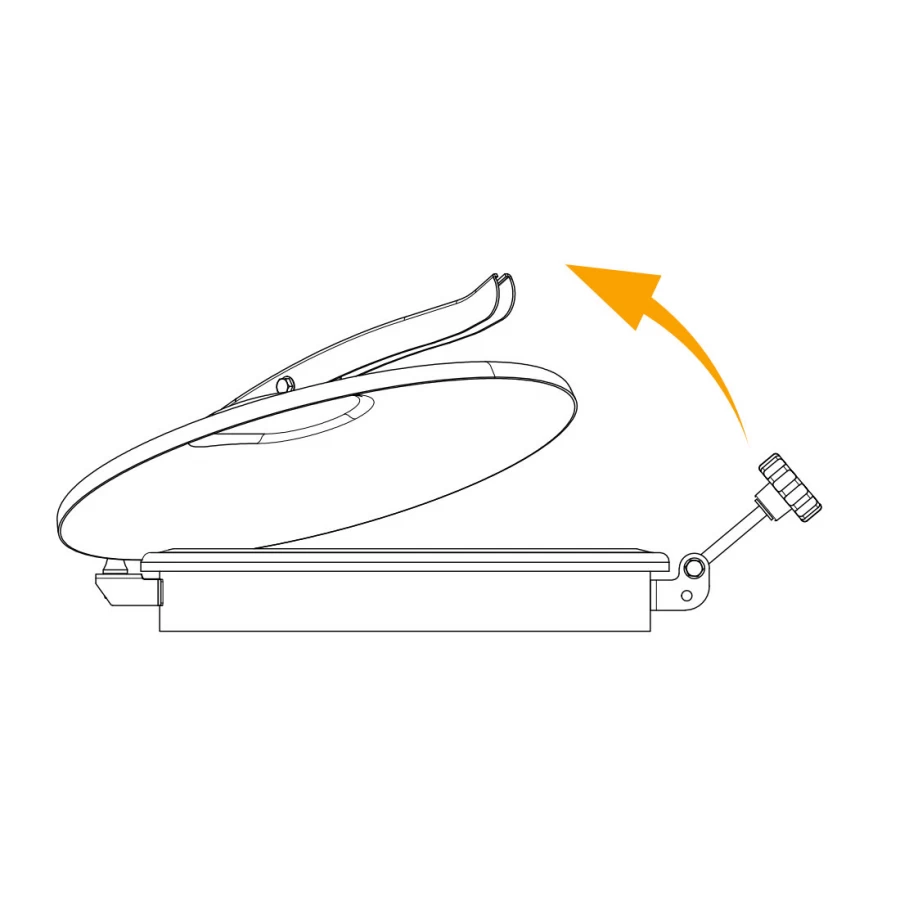

Włazy W1/A to okrągłe konstrukcje przeznaczone do montażu w górnej części (dachu) tanków bezciśnieniowych. Do niewątpliwych zalet tej serii zaliczyć można mnogość opcji wymiarowych, bowiem w tym przypadku jest ich aż sześć: DN220, DN300, DN400, DN450, DN500 oraz DN600 mm. Co więcej, włazy W1/A zapewniają zarówno prostopadły, jak i równoległy ruch pokrywy w stosunku do położenia kołnierza włazu. Oznacza to, że do otwarcia pokrywy nie jest konieczne wykonywanie pełnego ruchu 180°, a wystarczy jedynie poluzowanie pokrętła i odsunięcie pokrywy na bok.
Włazy z tej serii posiadają ponadto wypukłą, gładką, polerowaną pokrywę, która zapobiega osadzaniu się na jej powierzchni wody oraz zanieczyszczeń. Mogą zatem być stosowane również w instalacjach zewnętrznych, które wystawione są na działanie czynników atmosferycznych.
Włazy W1/A sprawdzą się jako:
Dla zbiorników, w których szczególnie liczy się oszczędność miejsca na górnej jego części, przewidziano bezciśnieniowy model W1/C/MINI o średnicy DN150 mm. Jego niewielka średnica pozwala na przeprowadzenie podstawowej inspekcji wnętrza. Podobnie jak w przypadku włazów W1/A, tak również i W1/C/MINI posiada możliwość odsunięcia pokrywy do góry i na bok.
Właz okrągły
W1/C/MINI (DN150)
Tym, co wyróżnia właz W1/C/MINI (poza jego niewielkim rozmiarem) jest materiał, z którego został wykonany. Włazy te wytwarzane są bowiem wyłącznie ze stali AISI 316L, co umożliwia ich stosowanie także w aplikacjach, w których występują media bardziej agresywne, a ryzyko korozji jest wyższe.
Włazy W1/C/MINI sprawdzą się jako:

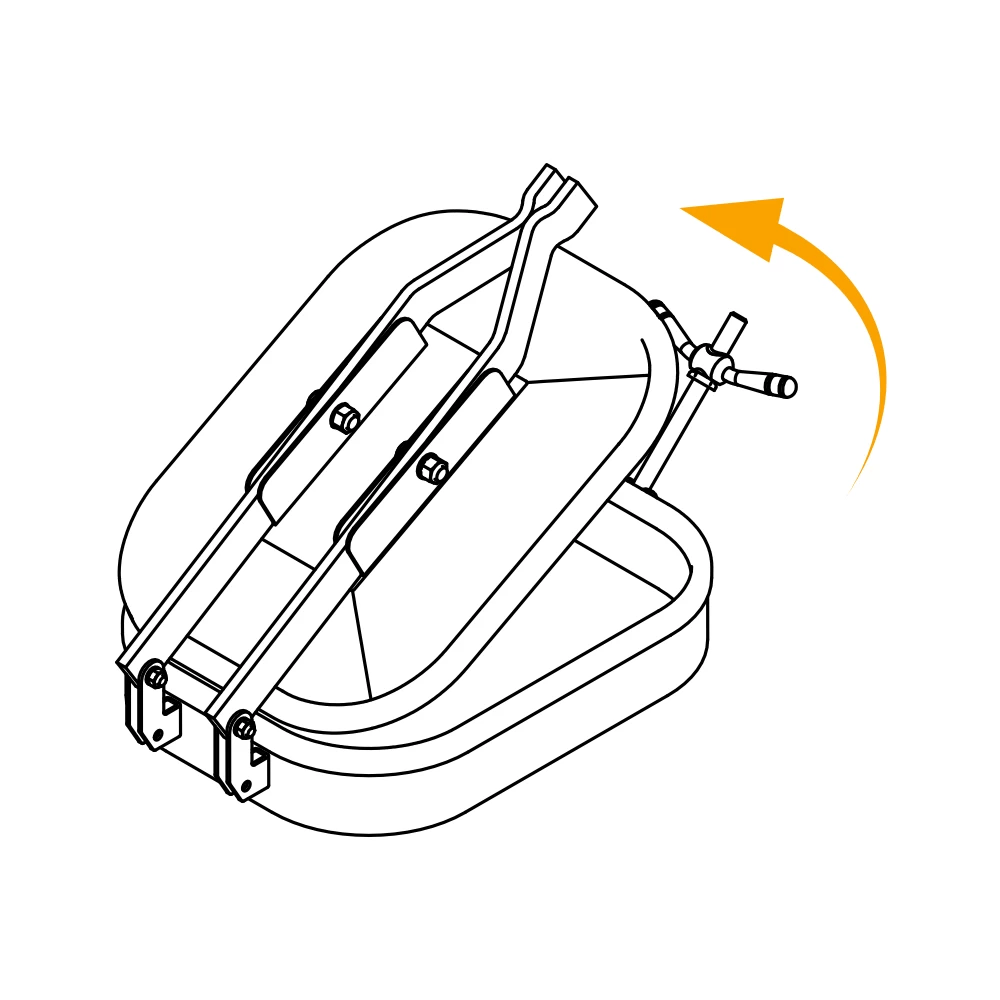

Tam, gdzie konieczne staje się użycie włazu o masywniejszej konstrukcji, model W2/D nie ma sobie równych. Kołnierz o grubości 10 mm oraz pokrywa zamontowana na ramieniu z podwójnym zawiasem sprawiają, że właz ten może pracować w warunkach podwyższonego ciśnienia (do 0.7 bar). Pokrywa dociskana jest zaś przy pomocy pojedynczego pokrętła, zamontowanego na ruchomym trzpieniu.
Właz prostokątny
W2/D (424x316)

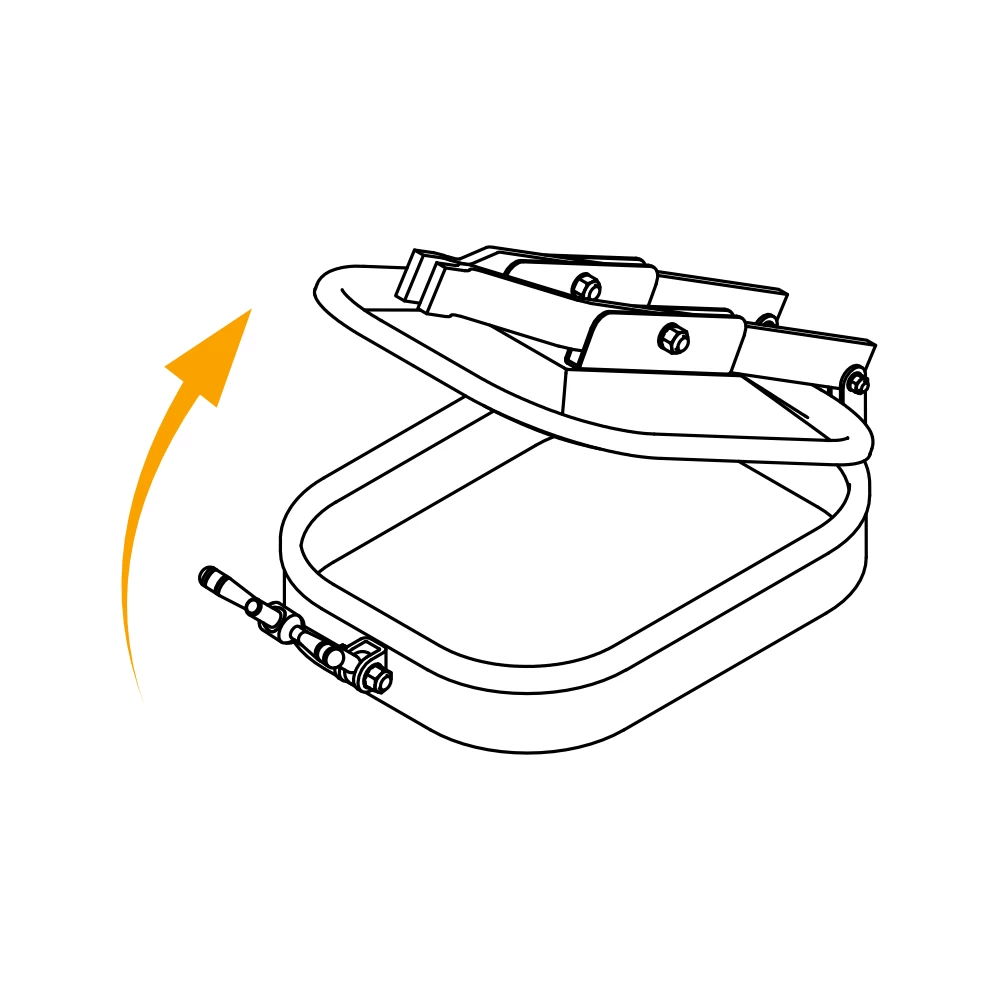

Konstrukcja włazu W2/D sprawia, że sprawdzi się on zarówno w przypadku jego montażu w dachu, jak i w bocznym poszyciu zbiornika. Tym samym może być on stosowany jako właz inspekcyjny w zbiornikach bezciśnieniowych oraz tych pracujących w warunkach niewielkiego, podwyższonego ciśnienia. Właz W2/D to także solidniejsza alternatywa dla tradycyjnych, okrągłych górnych włazów bezciśnieniowych.
Włazy W2/D sprawdzą się jako:
Zbiorniki ciśnieniowe lub reaktory wymagają niejednokrotnie zastosowania bocznego włazu inspekcyjnego o podwyższonej odporności ciśnieniowej. Właz W3/F dzięki swojej otwieranej do wewnątrz pokrywie, która w warunkach ciśnienia dociskana jest do obwodu kołnierza włazu, zapewnia wytrzymałość ciśnieniową na poziomie 3.0 bar.
Właz owalny
W3/F (440x308)
Włazy W3/F sprawdzą się jako:
Wśród włazów ciśnieniowych na uwagę zasługują dwa modele: W4/A i W4/B. Każdy z nich dostępny jest w 6 wersjach wymiarowych i łącznie 18 opcjach ciśnieniowych. Włazy te zapewniają odporność ciśnieniową w różnych zakresach, nawet do 8 bar.
Okrągłe włazy W4/A i W4/B używane są jako zamknięcia otworów rewizyjnych bardziej wymagających urządzeń ciśnieniowych. Ich odporność ciśnieniowa powiązana jest bezpośrednio ze średnicą danej wersji włazu oraz z ilością zastosowanych w nim pokręteł (im większa ilość docisków pokrywy dla danej średnicy, tym wyższa nominalna odporność ciśnieniowa włazu). Włazy W4/A i W4/B mogą być zatem instalowane w urządzeniach o różnym stopniu parametru ciśnienia roboczego.
Właz okrągły
W4/A (DN220-DN500)
Właz okrągły
W4/B (DN220-DN500)

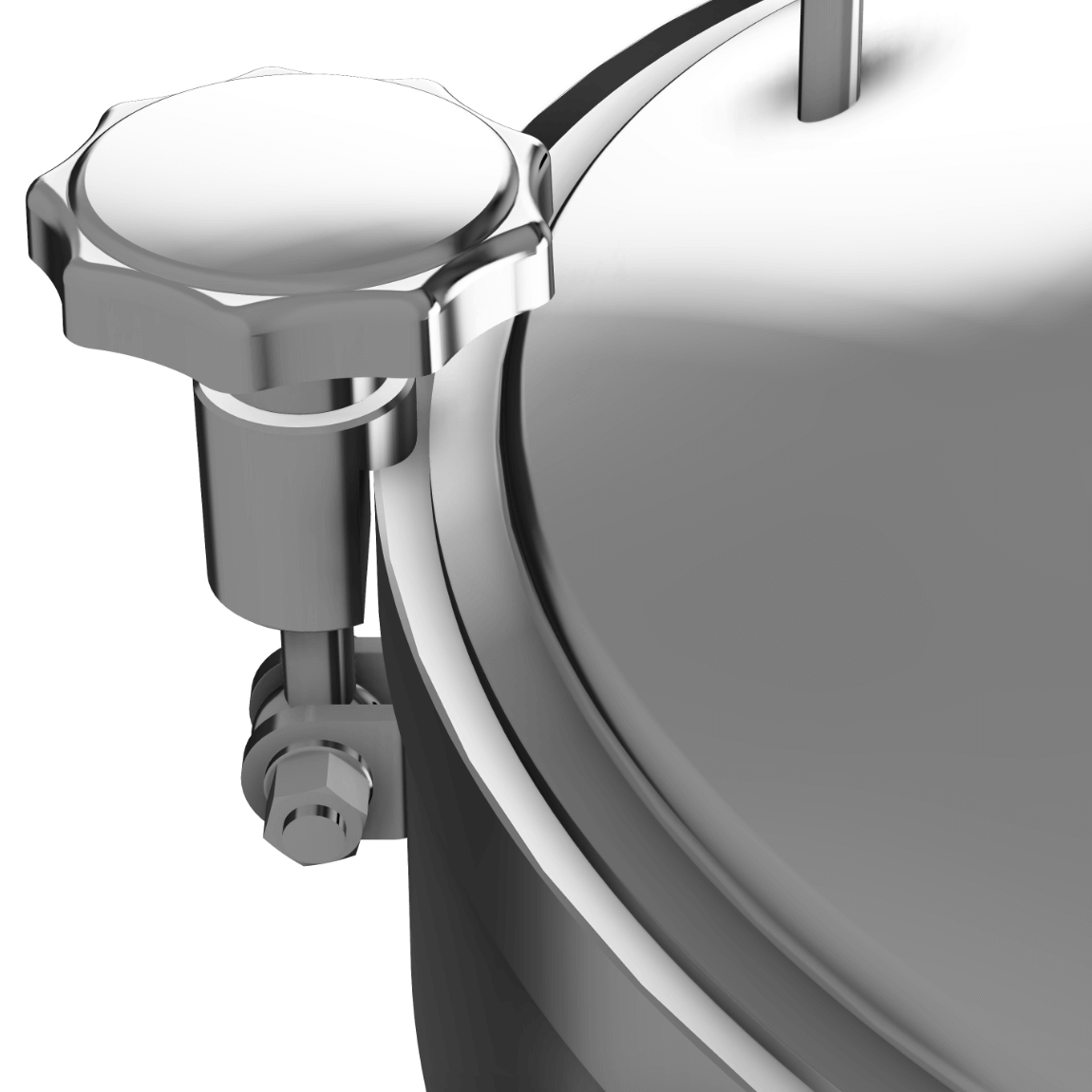

Różnicą między włazami W4/A oraz W4/B jest budowa zamknięcia. Właz W4/A posiada pokrywę wyposażoną w specjalne wypusty, które stanowią oparcie dla docisku pokręteł. Właz W4/B natomiast posiada pokrętła bezpośrednio przylegające do rantu pokrywy i dociskające ją do kołnierza.
Włazy W4/A i W4/B sprawdzą się jako:
