XG400 (DN400-DN500)

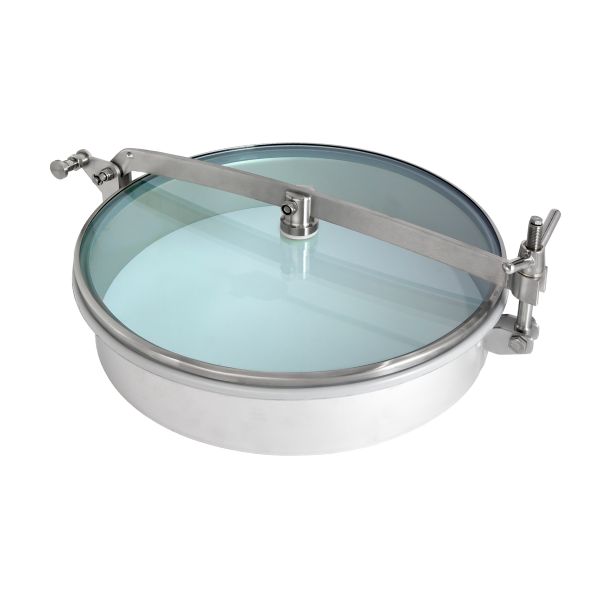

Właz szklany okrągły XG400 bezciśnieniowy

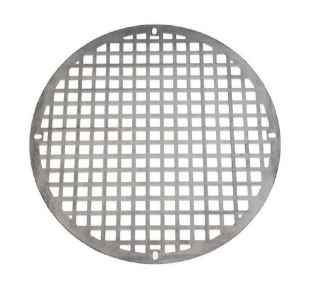

Pokrywa bezciśnieniowa szklana okrągła typ XG400 zapewnia możliwość stałej obserwacji procesów zachodzących w zbiornikach nierdzewnych. Model ten montuje się w dachu zbiornika. Opcjonalnie włazy z tej serii wyposaża się ją w kratę ochronną, dzięki której zabezpiecza się wnętrze zbiornika przed wpadnięciem przypadkowych przedmiotów. Co więcej, taka konstrukcja zapewnia dodatkowe bezpieczeństwo ludziom pracującym przy obsłudze procesu.
Pokrywy tego rodzaju najczęściej spotyka się w browarach i gorzelniach, ale z powodzeniem używa się ich również w wielu innych aplikacjach, gdzie zachodzi konieczność stałej kontroli wzrokowej zawartości zbiornika.
Przezierną pokrywę włazu okrągłego XG400 wykonuje się z hartowanego szkła sodowo-wapniowego, zwanego również szkłem sodowo-wapniowo-krzemionkowym. Szkło ma grubość 12 mm i sprawdza się w temperaturze do +120°C. Do produkcji pokryw standardowo stosuje się stal nierdzewną w gatunku AISI 316L.
Zastosowanie włazów XG400 z pokrywą szklaną
Główny obszar zastosowania to:
- przemysł spożywczy,
- produkcja napojów i alkoholi,
- przemysł chemiczny i biotechnologiczny,
- zbiorniki nierdzewne o różnej wielkości.
Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

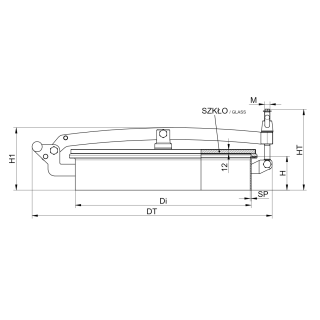

| Model | Di (DN) [mm] |
DT [mm] |
H [mm] |
HT [mm] |
H1 [mm] |
SP [mm] |
Pokrętło | Waga [kg] |
MAX [bar] |
|---|---|---|---|---|---|---|---|---|---|
| XG-400 | 404 | 577 | 65 | 173 | 146 | 2 | M10 | 9.3 | 0.0 |
| XG-450 | 454 | 643 | 100 | 235 | 185 | 3 | M16 | 11.9 | 0.0 |
| XG-500 | 518 | 707 | 100 | 238 | 184 | 3 | M16 | 16.3 | 0.0 |
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 65-100 mm |
| Grubość ścianki kołnierza (w mm) | 2.0-3.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 316/316L |
| Materiał uszczelnienia | Silikon |
| Materiał pokrętła | INOX |
