Nowość

Właz owalny

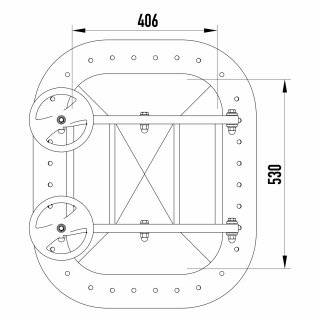

W2/A/PE (530x406)

  • Właz prostokątny pionowy
  • Ciśnienie do 0.9 bar
  • Pokrywa umieszczona na dwóch zawiasach z pokrętłami
  • Przystosowany do montażu w bocznym poszyciu zbiornika polietylenowego
  • Wykonany ze stali nierdzewnej AISI 304L lub AISI 316L
  • Kołnierz i przeciwkołnierz doginane do średnicy zbiornika
  • Materiał uszczelki: EPDM, silikon, NBR lub Viton

Właz nierdzewny W2/A/PE do zbiorników z tworzywa sztucznego – najważniejsze cechy

Właz prostokątny nierdzewny W2/A/PE to wyjątkowa konstrukcja stworzona z myślą o montażu w zbiornikach polietylenowych lub innych zbiornikach wykonanych z tworzywa sztucznego.



Budowa włazu opiera się na dwóch podstawowych elementach:

  • części zewnętrznej (drzwi włazu wraz z zewnętrznym kołnierzem mocującym),
  • części wewnętrznej (przeciwkołnierz montowany wewnątrz zbiornika).

Użycie tego typu włazu w zbiorniku polietylenowym pozwala na dokonywanie regularnej inspekcji wnętrza oraz prowadzenie prac serwisowych.



Kolor pokręteł może się różnić od przedstawionych na zdjęciach.

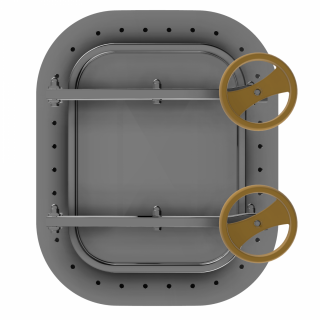

Solidna pokrywa

Właz W2/A/PE to właz pionowy, który otwiera się na zewnątrz zbiornika. Pokrywę włazu W2/D wyposaża się w dwa zawiasy, dzięki czemu otwieranie jest proste i bezpieczne. Zawiasy mają także za zadanie stabilizację otwartej pokrywy, co w efekcie ułatwia wszelkie prace związane z obsługą bieżącą. Model ten zabudowuje się w bocznym poszyciu zbiorników z tworzywa sztucznego przy pomocy dwóch kołnierzy.

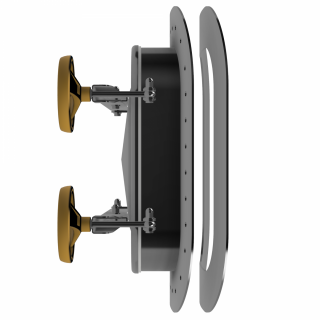

Budowa kołnierzy

Model W2/A/PE wyposażony jest w dwa kołnierze:

  • zewnętrzny (połączony z drzwiami włazu),
  • wewnętrzny (instalowany w środku zbiornika).

Oba kołnierze doginane są do indywidualnych wymagań projektu według wskazanego promienia gięcia. Zewnętrzny kołnierz wyposażony jest standardowo w otwory umożliwiające wprowadzenie śrub do wnętrza zbiornika i połączenie z wewnętrznym kołnierzem (domyślnie wewnętrzny kołnierz nie posiada otworów - na życzenie mogą zostać wykonane).



Śruby montażowe oraz materiały uszczelniające (kołnierza wewnętrznego i zewnętrznego) nie znajdują się w zestawie.

Właz nierdzewny W2/A/PE – zastosowanie

Model W2/A/PE stosowany jest przede wszystkim w zbiornikach z tworzywa sztucznego. Używany jest w kontakcie z produktami płynnymi w różnych obszarach przemysłowych.



Zazwyczaj właz tego typu zabudowuje się w zbiornikach nierdzewnych używanych w przemyśle:

  • lakierniczym,
  • chemicznym,
  • kosmetycznym i wielu innych.

Z powodzeniem wykorzystuje się go także w przemyśle biotechnologicznym i pokrewnych. Właz doskonale sprawdzi się również w przypadku zbiorników przemysłowych na wodę technologiczną.

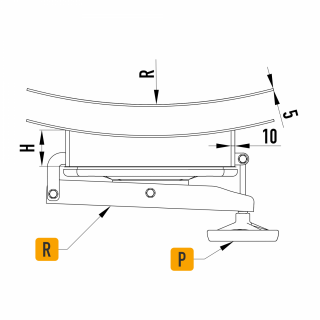

Model H [mm] R [mm] MAX [bar]
W2/A/PE 100 wartość ustalana indywidualnie 0.7



Symbol Element
P pokrętło
R ramię



Parametry techniczne

Seria produktowaSeria W
KształtWłazy prostokątne
TypBezciśnieniowe
Wysokość kołnierza (w mm)100 mm
Grubość ścianki kołnierza (w mm)10.0 mm
Sposób otwieraniaNa zewnątrz
BranżaChemia
Sposób montażuw poszyciu (na boku) zbiornika
Ciśnienie0.5 - 2.5 bar
Podciśnienienie dotyczy
Certyfikat PEDnie
Rodzaj staliAISI 304/304L, AISI 316/316L
Materiał uszczelnieniaEPDM, NBR, Silikon, Viton
Materiał pokrętłaTworzywo sztuczne, INOX
