Właz okrągły nierdzewny ciśnieniowy D15/D16

Włazy ciśnieniowe z serii D15/D16, to wysokiej klasy okrągłe włazy nierdzewne, które spełniają wymagania dyrektywy ciśnieniowej P.E.D. 2014/68/EU. Ich konstrukcja gwarantuje zachowanie wysokich standardów czystości, wymaganych w zakładach produkujących żywność i napoje.

Do wytworzenia elementów konstrukcyjnych włazów używa się wyłącznie stali nierdzewnej w gatunku AISI 316L/ EN 1.4404. Co więcej, włazy te stworzono z myślą o zabudowie w różnego typu zbiornikach ciśnieniowych:

reaktorach,
tankofermentorach,
autoklawach oraz innych urządzeniach procesowych wykonanych ze stali nierdzewnych i kwasoodpornych.

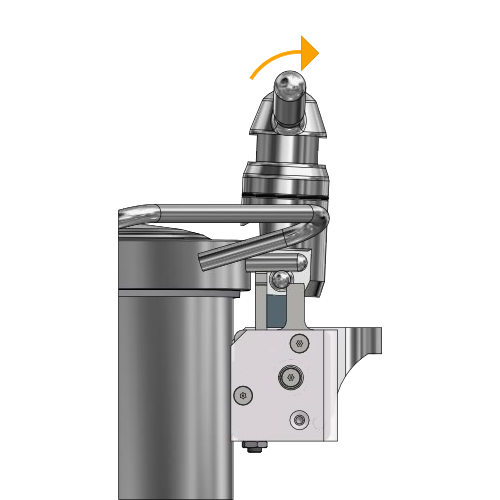

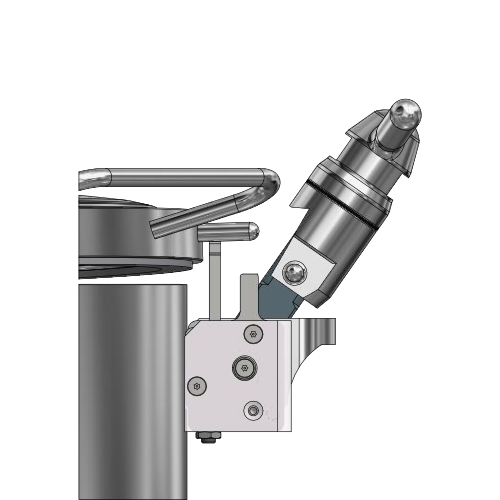

Rygiel zabezpieczający - łatwiejsze otwieranie pokrywy

Rygiel zabezpieczający pozwala na uwolnienie ciśnienia z wnętrza zbiornika, jeszcze zanim pokrywa zostanie całkowicie otwarta i uniesiona. Ponadto, otwarcie pokrywy przy pomocy ryglawymaga dużo mniejszej siły od użytkownika, nawet po długotrwałym zamknięciu otworu i oddziaływaniu ciśnienia, gdy pokrywa już mocno przywarła do kołnierza włazu.

Ponadto, rozwiązanie to zabezpiecza uszczelkę przed wypadnięciem z otworu znajdującego się w pokrywie podczas otwierania.

Budowa kołnierza we włazie D15 i D16

Unikalna cecha tego modelu to możliwość wyboru jednej z dwóch konstrukcji kołnierza, dostosowanej do indywidualnych potrzeb użytkownika.

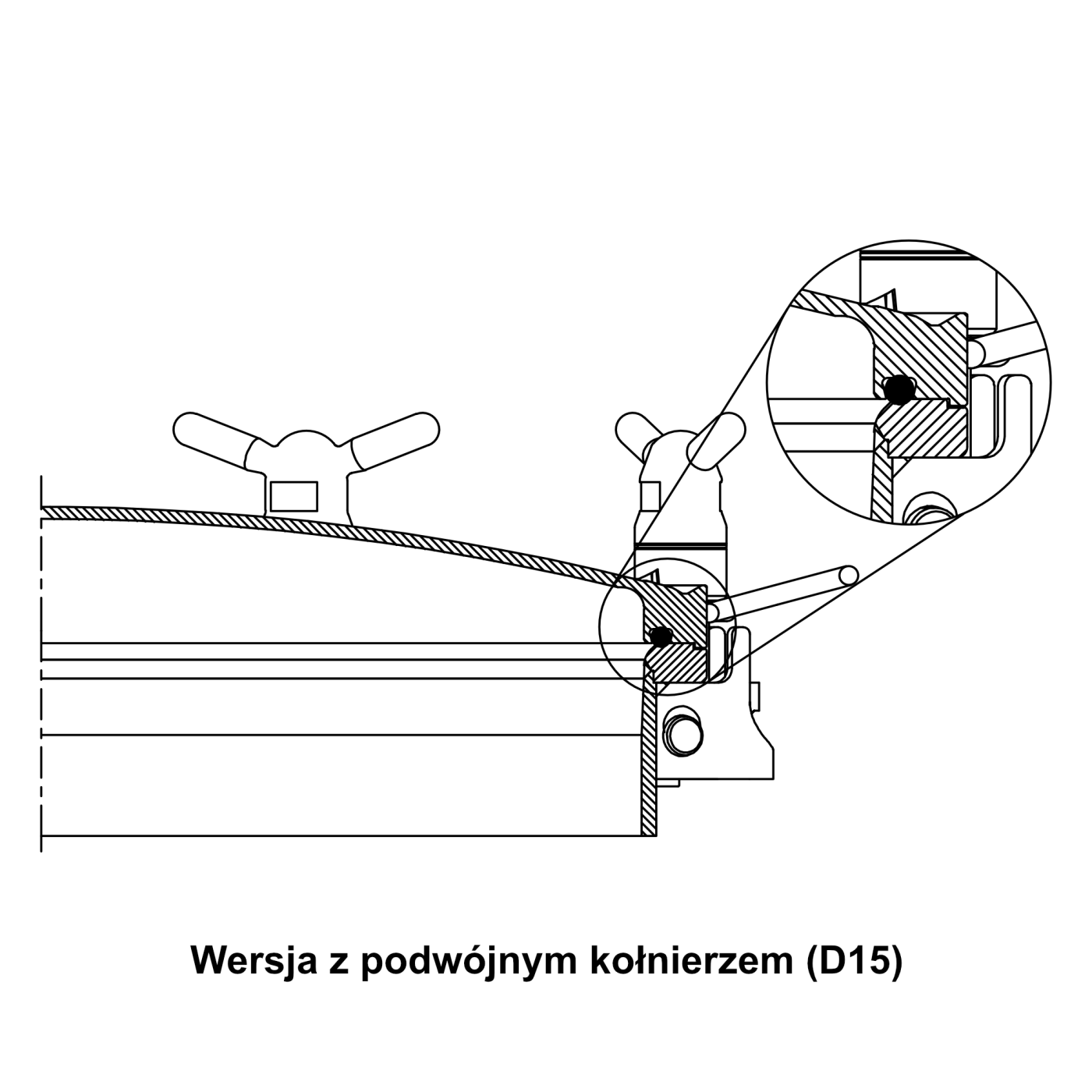

Wersja D15 wyposażona jest w podwójny system uszczelnienia oparty na dwóch przylegających do siebie, gładkich kołnierzach. Jeden znajduje się na ramie włazu, drugi - wraz uszczelką - na krawędzi pokrywy. Po zamknięciu i dociśnięciu tworzą one wyjątkowo szczelne, niezawodne połączenie.

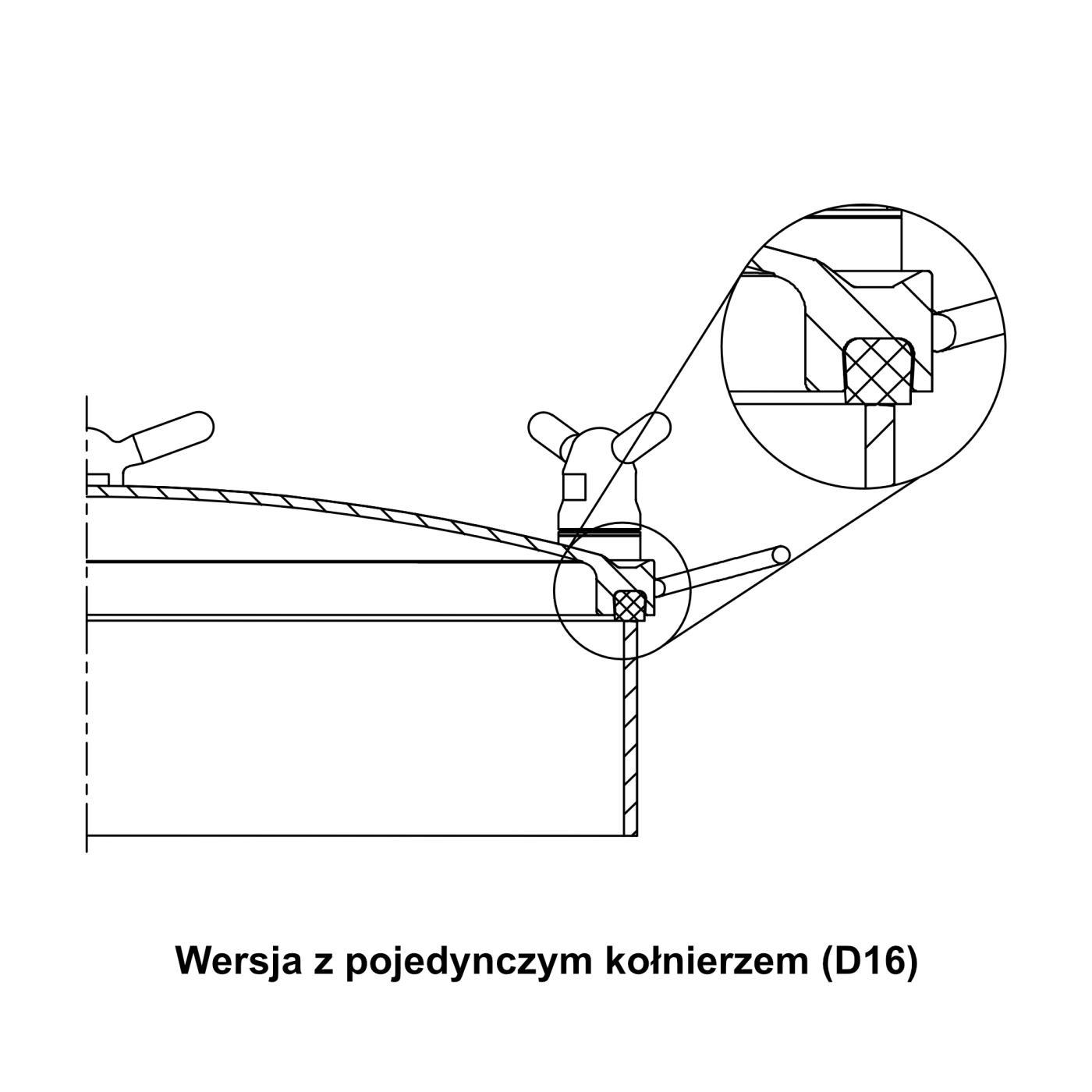

Wersja D16 posiada pojedynczy kołnierz z fabrycznie montowaną uszczelką o profilu kwadratowym, zapewniającą doskonałą szczelność.

Warianty wykonania i możliwości konfiguracji włazu D15/D16

Właz oferowany jest w wielu wariantach wymiarowych, umożliwiających jego zastosowanie w instalacjach o zróżnicowanych wymaganiach technologicznych. Dostępne są tym samym opcje przystosowane do pracy przy różnych poziomach ciśnienia.

W zależności od medium i warunków temperaturowych, włazy mogą być wyposażone w uszczelki wykonane z EPDM, NBR, silikonu lub Vitonu, co pozwala na optymalne dopasowanie materiału uszczelniającego do specyfiki procesu.

Dostępne warianty obejmują między innymi:

różne średnice nominalne i wymiary montażowe,
wersje dostosowane do niskich, średnich i podwyższonych ciśnień roboczych,

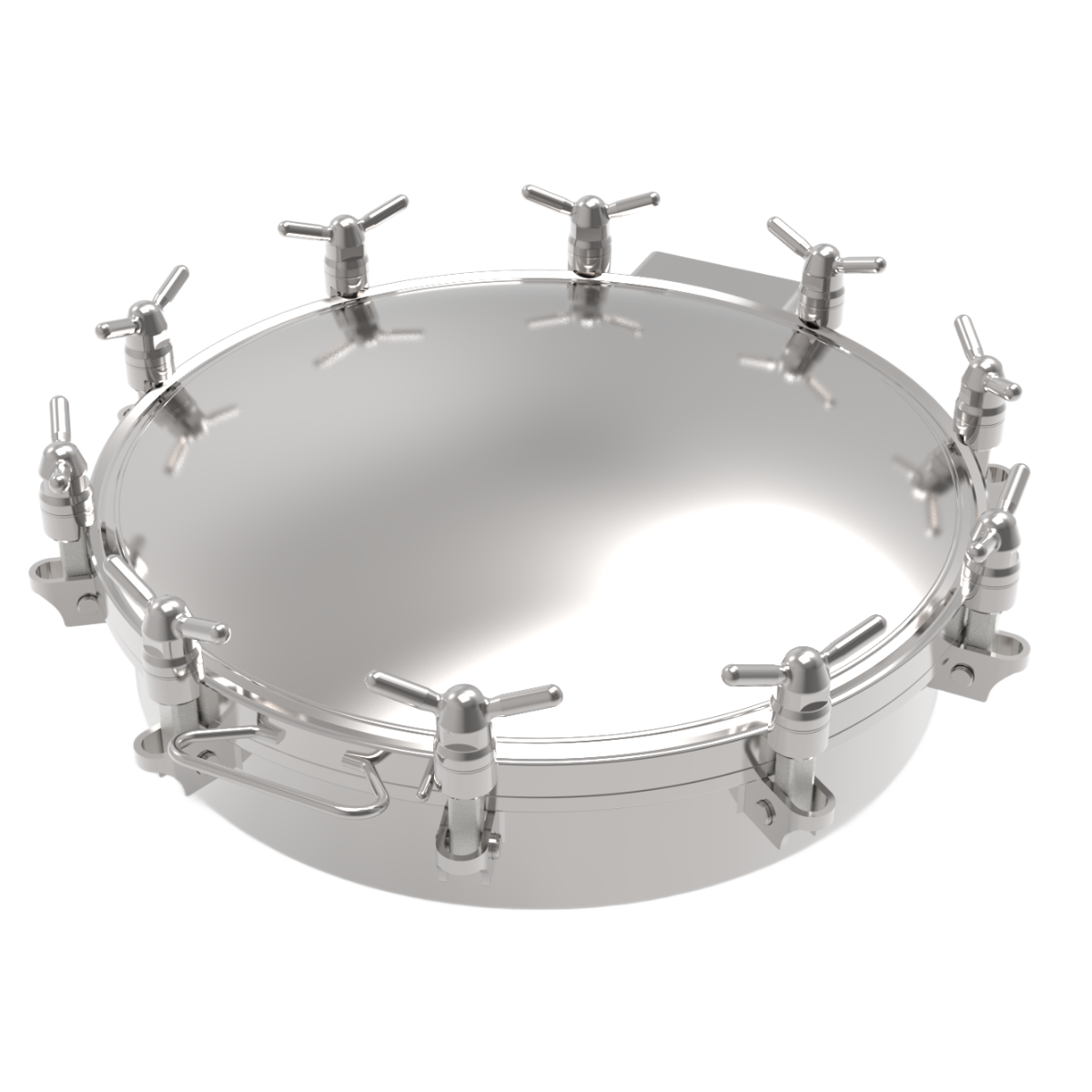

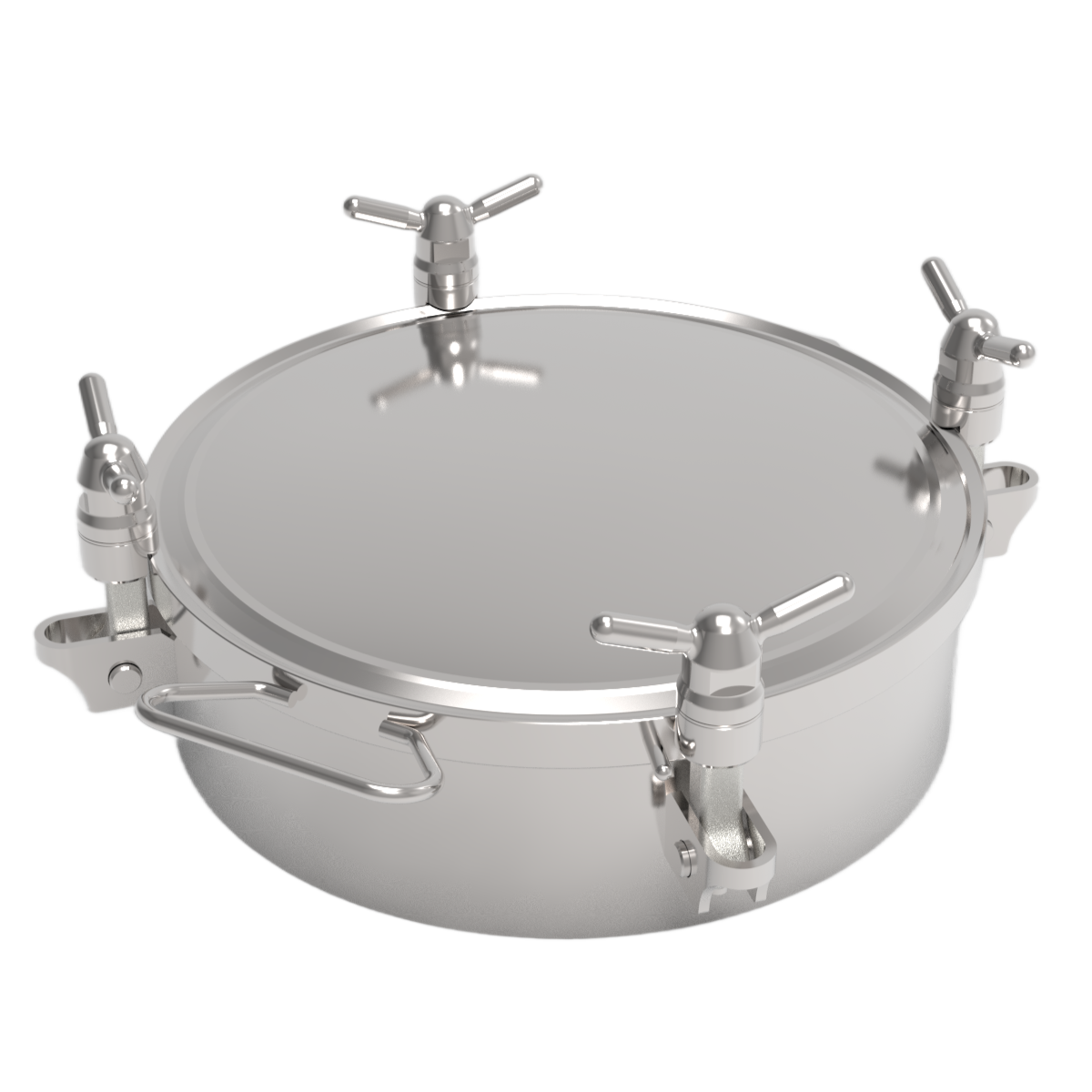

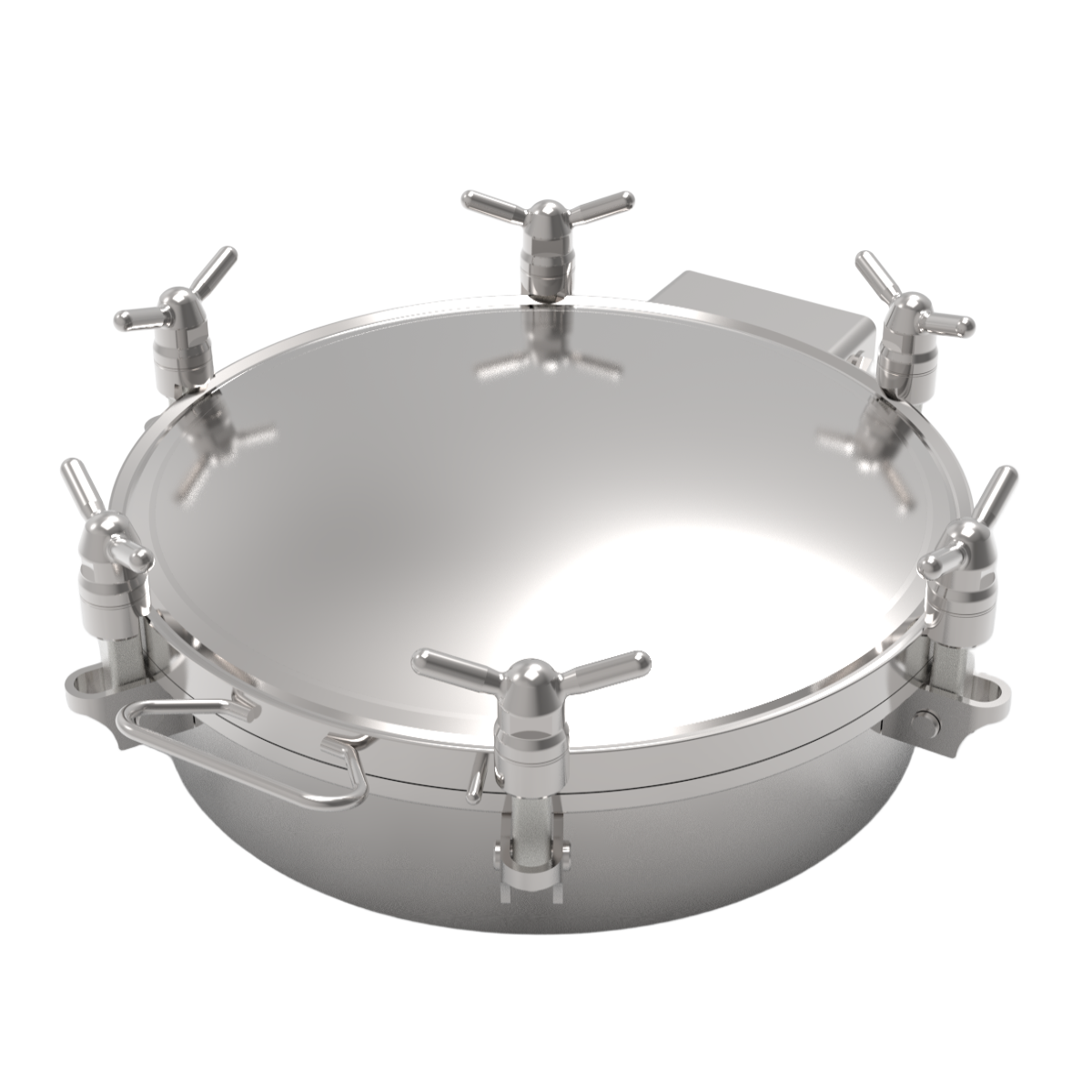

opcje z 4, 6 lub większą liczbą pokręteł dociskowych,
możliwość zastosowania uszczelek z materiałów: EPDM, NBR, silikon, Viton - w zależności od medium, temperatury i wymagań projektowych.

Właz okrągły D15/D16 - zastosowanie

Model D15/D16 z certyfikacją PED wykorzystuje się najczęściej w zbiornikach ciśnieniowych oraz innych urządzeniach ciśnieniowych stosowanych:

w przemyśle fermentacyjnym,
w przemyśle browarniczym i spożywczym,
a także w przemyśle farmaceutycznym, biotechnologicznym, kosmetycznym, chemicznym oraz w wielu branżach pokrewnych.

Dbałość o każdy detal w procesie produkcyjnym sprawia, że w efekcie właz charakteryzuje się niezwykle dużą odpornością oraz komfortem użytkowania. W konsekwencji świetnie sprawdza się wszędzie tam, gdzie konieczne jest zastosowanie produktu o najwyższych standardach technicznych i użytkowych.

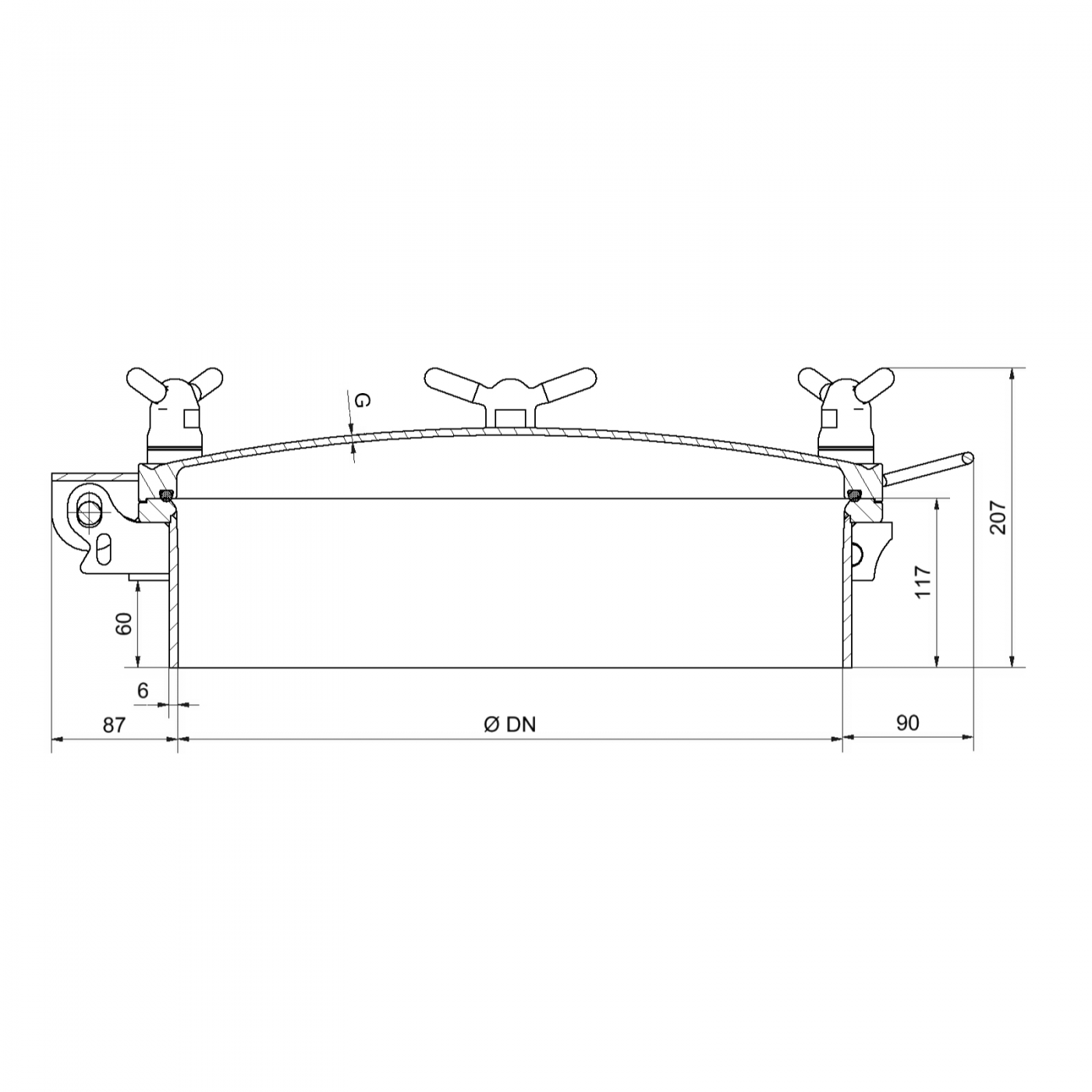

D15 (wersja z podwójnym kołnierzem)

Model	DN [mm]	Pokrętła	MAX [bar]	G [mm]	Promień pokrywy [mm]
D15-200	200	3	9.0/-1.0	19.0	Płaska
D15-350	350	4	4.0/-1.0	5.0	1050
D15-400	400	6	5.5/-1.0	5.0	1100
D15-450	450	6	4.5/-1.0	5.0	1150
D15-500	500	8	5.5/-1.0	5.0	1024
D15-600	600	10	4.0/-1.0	5.0	900

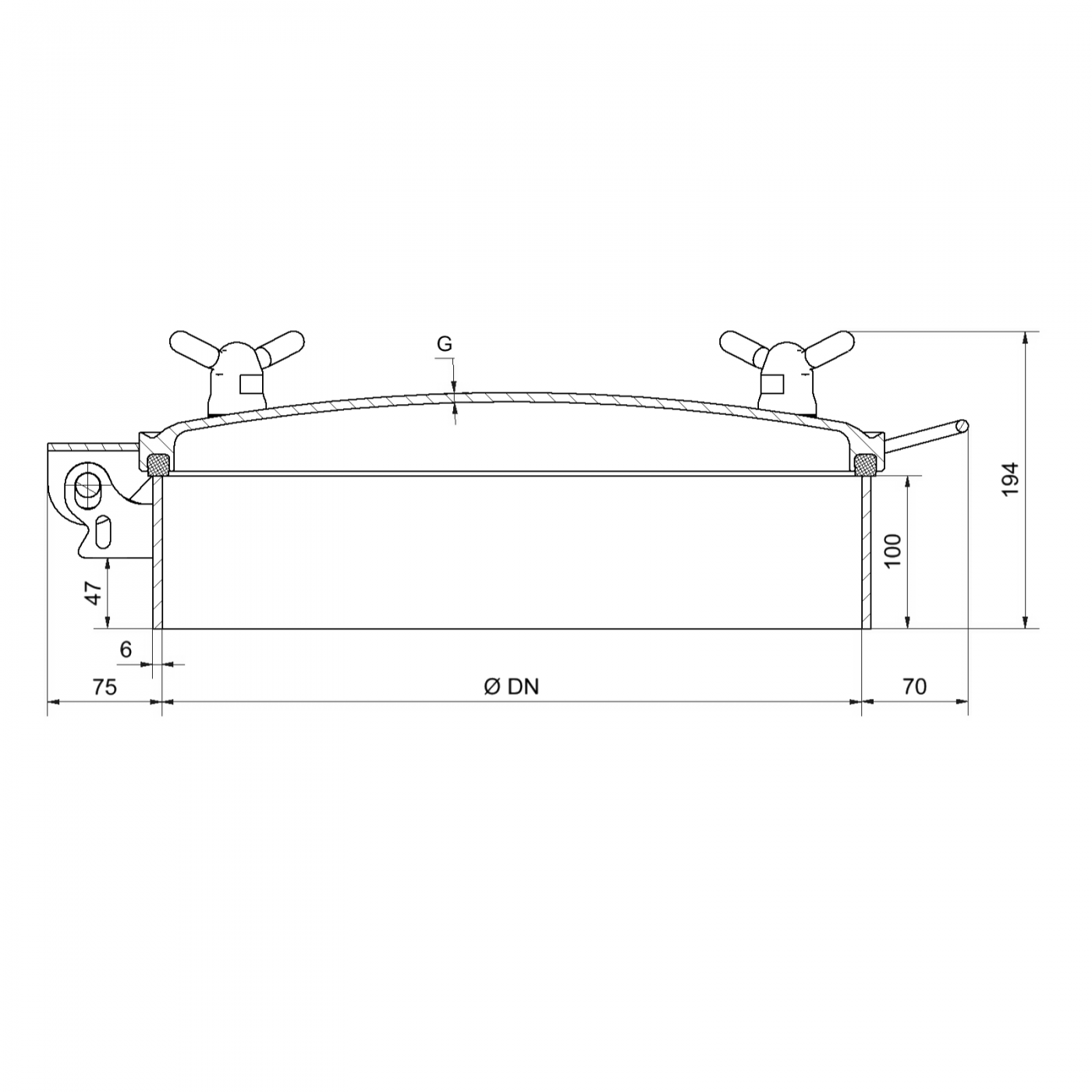

D16 (wersja z pojedynczym kołnierzem)

Model	DN [mm]	Pokrętła	MAX [bar]	G [mm]	Promień pokrywy [mm]
D16-200	204	3	7.0/-1.0	16.0	Płaska
D16-300	300	4	5.0/-1.0	6.0	1050
D16-350	350	4	4.0/-1.0	5.0	1050
D16-400	400	4	3.0/-1.0	5.0	1100
D16-460	457	4	2.5/-1.0	6.0	1150
D16-500	500	6	3.0/-1.0	5.0	1200
D16-600	600	6	2.0/-1.0	5.0	1200
D16-700	700	8	2.0/-1.0	5.0	1200
D16-900	900	12	1.0/-1.0	5.0	1200

Parametry techniczne

Seria produktowa	Seria D
Kształt	Włazy okrągłe
Typ	Ciśnieniowe
Wysokość kołnierza (w mm)	100 mm
Grubość ścianki kołnierza (w mm)	6.0 mm
Sposób otwierania	Na zewnątrz
Branża	Chemia, Farmacja
Wymiar	poniżej DN300, DN300 - DN500, DN501 - DN700, powyżej DN700
Sposób montażu	w dachu zbiornika, w poszyciu (na boku) zbiornika
Ciśnienie	0.5 - 2.5 bar, 2.51 - 4.5 bar, 4.51 - 6.5 bar, 6.51 - 8.5 bar, powyżej 8.5 bar
Podciśnienie	do -0.5 bar, od -0.51 do -1.0 bar
Certyfikat PED	tak
Rodzaj stali	AISI 316/316L
Materiał uszczelnienia	EPDM, NBR, Silikon, Viton
Materiał pokrętła	INOX
