A1020 (DN300-DN600)
Właz okrągły seria A1020
Właz okrągły seria A1020 to solidna konstrukcja, którą wykonuje się ze stali nierdzewnej AISI 304 lub AISI 316L. Duże pokrętło dociskające z tworzywa sztucznego umożliwia szybkie otwarcie. Dwa ramiona docisku pokrywy pozwalają na lepsze rozłożenie sił dociskających i zapewniają lepszą szczelność całego zespołu. Opcjonalnie dostępne są pokrętła motylkowe M14 INOX.

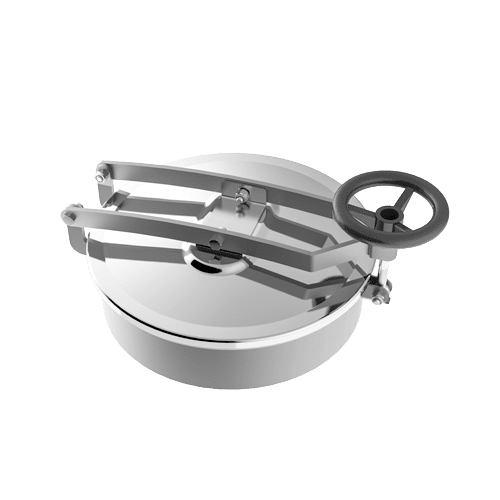

Włazy tego typu produkuje się w dwóch wersjach – z uszczelką na ramie (A1020) lub z uszczelką w pokrywie (A1020B). Właz seria A1020 montuje się w dachu zbiornika nierdzewnego. Uchylna pokrywa włazu serii A1020 dzięki wypukłości oraz polerowanej powierzchni ułatwia spływ wody podczas mycia urządzeń i zbiorników.
Dostępny jest spory zakres wysokości kołnierzy montażowych, w związku z tym właz z łatwością zabudowuje się w zbiornikach nierdzewnych izolowanych.
Zastosowanie włazu okrągłego nierdzewnego seria A1020
Główny obszar zastosowania to:
- przemysł spożywczy, mleczarski,
- produkcja napojów i alkoholi,
- zbiorniki do przechowywania produktów chemicznych
Z dobrym skutkiem używa się go także we wszelkiego typu bezciśnieniowych urządzeniach przemysłowych wymagających okresowego dostępu dla obsługi technicznej lub w celu inspekcji.
Generalnie, właz można montować wszędzie tam, gdzie na zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.
| Model | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A1020 | 300 | 295 |
60x2** 100x2 150x2 200x2 250x2 |
110 | 1.5 | 0.4 | 5.5 |
| A1022 | 400 | 395 | 112 | 1.5 | 0.4 | 7.0 | |
| A1024 | 500 | 500 | 115 | 1.5 | 0.4 | 9.0 | |
| A1025 | 600 | 600 | 115 | 1.5 | 0.4 | 10.7 | |
| A1020B | 300 | 295 | 110 | 1.5 | 0.4 | 5.8 | |
| A1022B | 400 | 395 | 112 | 1.5 | 0.4 | 7.0 | |
| A1024B | 500 | 500 | 115 | 1.5 | 0.4 | 9.8 | |
| A1025B | 600 | 600 | 115 | 1.5 | 0.4 | 11.5 |
*Dla wykonania standardowego (HxSP1 = 60x2 mm).
**Wykonanie standardowe.

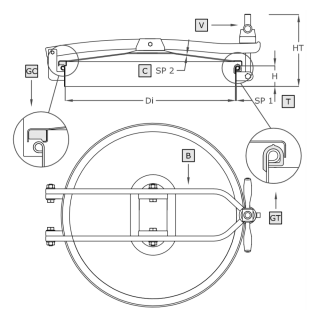

| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| T | kołnierz |
| B | ramię |
| GC | uszczelka w pokrywie |
| GT | uszczelka w ramie |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
