A1080 (DN800-DN1200)

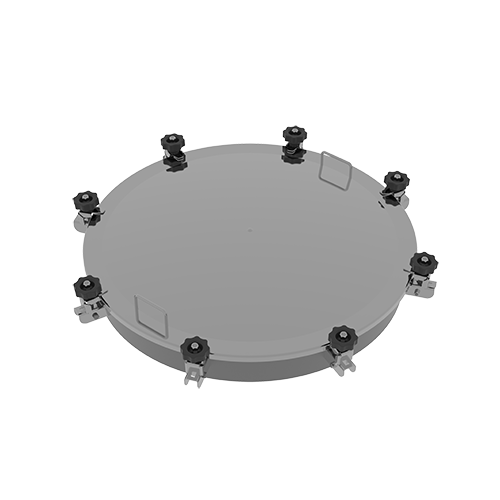

Właz okrągły seria A1080
Właz okrągły seria A1080 to duża i solidna konstrukcja. Produkuje się go ze stali nierdzewnej w gatunkach AISI 304 lub AISI 316L. Standardowo właz wyposaża się w pokrętła mocujące z tworzywa sztucznego, ale opcjonalnie dostępne są pokrętła motylkowe INOX M10.
Model ten montuje się w dachu dużych zbiorników nierdzewnych. Pokrywa włazu seria A1080 jest w pełni zdejmowalna i zaopatrzona w dwa uchwytu ułatwiające jej uniesienie i przenoszenie.
Rozmiary otworu powstałego po zdjęciu pokrywy pozwalają na swobodny dostęp ludzi oraz wnoszenie sprzętu i narzędzi niezbędnych do prac serwisowych/remontowych.
Zastosowanie włazu okrągłego nierdzewnego seria A1080
Główny obszar zastosowania to:
- zbiorniki i silosy o dużej pojemności,
- komory techniczne,
- urządzenia techniczne wymagające okresowego dostępu.
Z dobrym skutkiem włazu używa się w aplikacjach występujących w przetwórstwie warzyw i owoców, przemyśle kosmetycznym, biotechnologicznym i chemicznym.
Generalnie, właz można montować wszędzie tam, gdzie na zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

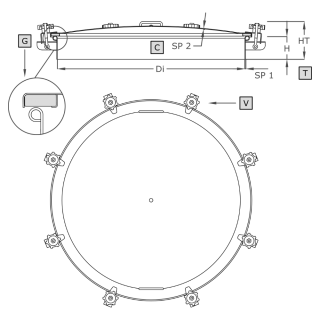

| Model | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Pokrętła | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|---|
| A1080 | 800 | 800 |
100x2.5** 150x2.5 |
165 | 2.5 | 8 | 0.2 | 25.0 |
| A1081 | 1000 | 1000 | 185 | 2.5 | 10 | 0.2 | 31.0 | |
| A1082 | 1200 | 1200 | 185 | 2.5 | 12 | 0.2 | 38.0 |
*Dla wykonania standardowego (HxSP1 = 100x2.5 mm).
**Wykonanie standardowe.
| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| G | uszczelka |
| T | kołnierz |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 100-150 mm |
| Grubość ścianki kołnierza (w mm) | 2.5 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | powyżej DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | Silikon |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
