A580 (DN200-DN600)

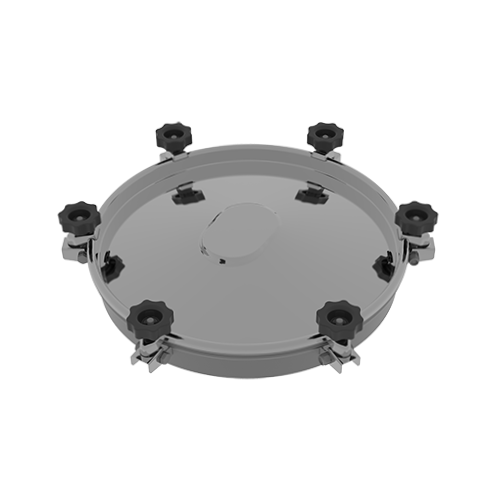

Właz okrągły seria A580
Właz okrągły seria A580 to bardzo uniwersalny właz o solidnej konstrukcji, który wykonuje się ze stali nierdzewnej AISI 304 lub AISI 316L. Standardowo właz wyposaża się w pokrętła mocujące z tworzywa sztucznego, ale opcjonalnie dostępne są pokrętła INOX lub aluminiowe.
Właz tego typu montuje się w dachu zbiornika nierdzewnego. Pokrywa włazu seria A580 jest w pełni zdejmowalna. Dostępny jest spory zakres wysokości kołnierzy montażowych, w związku z tym właz z łatwością zabudowuje się w zbiornikach nierdzewnych izolowanych.
Pokrywy włazów z serii A580 o średnicach DN200/300/400/500/600 mają gładką powierzchnię. Średnice DN380 i DN420 wyposaża się w pokrywy z przetłoczeniami.
Zastosowanie włazu okrągłego nierdzewnego seria A580
Główny obszar zastosowania to:
- przemysł spożywczy,
- mleczarski,
- produkcji napojów i alkoholi.
Z dobrym skutkiem używa się go także w przetwórstwie warzyw i owoców, przemyśle kosmetycznym, biotechnologicznym i chemicznym.
Generalnie, właz można montować wszędzie tam, gdzie na zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.
| Model | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Pokrętła | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|---|
| A579 | 200 | 195 |
60x2** 100x2 150x2 200x2 250x2 |
105 | 1.0 | 3 | 0.2 | 2.0 |
| A580 | 300 | 295 | 110 | 1.0 | 3 | 0.2 | 3.0 | |
| A581 | 380 | 375 | 111 | 1.0 | 4 | 0.2 | 4.3 | |
| A582 | 400 | 395 | 112 | 1.2 | 4 | 0.2 | 4.5 | |
| A583 | 420 | 415 | 113 | 1.2 | 4 | 0.2 | 4.8 | |
| A584 | 500 | 500 | 115 | 1.2 | 6 | 0.2 | 6.0 | |
| A585 | 600 | 600 | 115 | 1.5 | 6 | 0.2 | 9.5 |
*Dla wykonania standardowego (HxSP1 = 60x2 mm).
**Wykonanie standardowe.

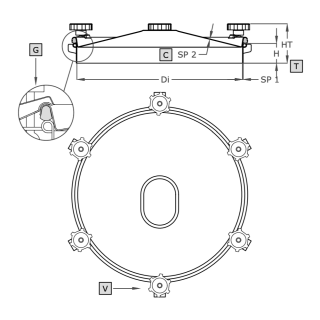

| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| G | uszczelka |
| T | kołnierz |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
