A940 (DN220-DN600)

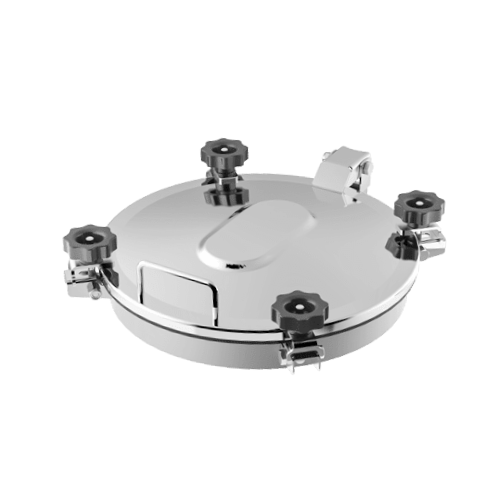

Właz okrągły seria A940
Właz okrągły seria A940 to solidna konstrukcja, którą wykonuje się ze stali nierdzewnej AISI 304 lub AISI 316L. Standardowo właz wyposaża się w pokrętła dociskające z tworzywa sztucznego, ale opcjonalnie dostępne są pokrętła INOX i aluminiowe.
Włazy tego typu produkuje się w dwóch wersjach – z uszczelką na ramie (A940) lub z uszczelką w pokrywie (A940B). Właz seria A940 montuje się w dachu zbiornika nierdzewnego. Pokrywa włazu serii A940 otwiera się do góry i wyposażona jest w uchwyt ułatwiający podnoszenie. Mocny zawias stabilizuje pokrywę w pozycji otwartej.
Dostępny jest spory zakres wysokości kołnierzy montażowych, w związku z tym właz z łatwością zabudowuje się w zbiornikach nierdzewnych izolowanych.
Zastosowanie włazu okrągłego nierdzewnego seria A940
Główny obszar zastosowania to:
- przemysł spożywczy,
- mleczarski,
- przetwórstwo warzyw i owoców,
- produkcja napojów i alkoholi.
Z dobrym skutkiem używa się go także w przemysłowych urządzeniach bezciśnieniowych niezwiązanych bezpośrednio z produkcją żywności, np. w przemyśle chemicznym i biotechnologicznym czy energetyce.
Generalnie, właz można montować wszędzie tam, gdzie na zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.
| Model | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Pokrętła | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|---|
| A939 | 220 | 220 |
60x2** 100x2 150x2 200x2 250x2 |
110 | 1.5 | 4 | 0.2 | 3.8 |
| A940 | 300 | 295 | 120 | 1.5 | 4 | 0.2 | 5.0 | |
| A942 | 400 | 395 | 120 | 1.5 | 4 | 0.2 | 5.5 | |
| A944 | 500 | 500 | 125 | 1.5 | 6 | 0.2 | 7.5 | |
| A945 | 600 | 600 | 130 | 1.5 | 6 | 0.2 | 8.5 | |
| A939B | 220 | 220 | 110 | 1.5 | 4 | 0.2 | 4.0 | |
| A940B | 300 | 295 | 120 | 1.5 | 4 | 0.2 | 6.0 | |
| A942B | 400 | 395 | 120 | 1.5 | 4 | 0.2 | 6.5 | |
| A944B | 500 | 500 | 125 | 1.5 | 6 | 0.2 | 8.0 | |
| A945B | 600 | 600 | 130 | 1.5 | 6 | 0.2 | 9.0 |
*Dla wykonania standardowego (HxSP1 = 60x2 mm).
**Wykonanie standardowe.

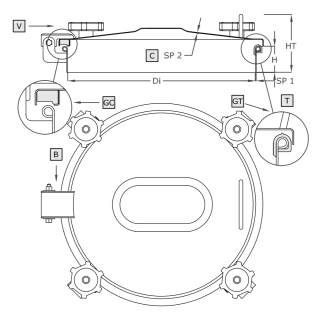

| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| T | kołnierz |
| B | ramię |
| GC | uszczelka w pokrywie |
| GT | uszczelka w ramie |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
