A960 (DN150-DN600)

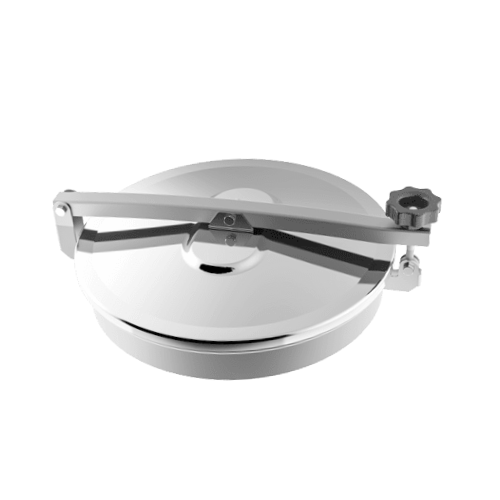

Właz okrągły seria A960
Właz okrągły seria A960 to solidna konstrukcja, którą wykonuje się ze stali nierdzewnej AISI 304 lub AISI 316L. Standardowo właz wyposaża się w pokrętło dociskające z tworzywa sztucznego, ale opcjonalnie dostępne są pokrętła INOX i aluminiowe.
Włazy tego typu produkuje się w dwóch wersjach – z uszczelką na ramie (A960) lub z uszczelką w pokrywie (A960B). Właz seria A960 montuje się w dachu zbiornika nierdzewnego. Uchylna pokrywa włazu serii A960 dzięki wypukłości oraz polerowanej powierzchni ułatwia spływ wody podczas mycia urządzeń i zbiorników.
Dostępny jest spory zakres wysokości kołnierzy montażowych, w związku z tym właz z łatwością zabudowuje się w zbiornikach nierdzewnych izolowanych.
Zastosowanie włazu okrągłego nierdzewnego seria A960
Główny obszar zastosowania to:
- przemysł spożywczy,
- mleczarski,
- produkcji napojów i alkoholi.
Z dobrym skutkiem używa się go także w przemysłowych urządzeniach bezciśnieniowych niezwiązanych bezpośrednio z produkcją żywności, np. w przemyśle chemicznym czy energetyce.
Generalnie, właz można montować wszędzie tam, gdzie na zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.
| Model | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A959 | 220 | 220 |
60x2** 100x2 150x2 200x2 250x2 |
125 | 1.5 | 0.02 | 3.0 |
| A960 | 300 | 295 | 140 | 1.5 | 0.02 | 4.0 | |
| A962 | 400 | 395 | 150 | 1.5 | 0.02 | 5.0 | |
| A964 | 500 | 500 | 155 | 1.5 | 0.02 | 6.0 | |
| A965 | 600 | 600 | 160 | 1.5 | 0.02 | 8.9 | |
| A958B | 150 | 150 | 120 | 1.5 | 0.02 | 1.8 | |
| A959B | 220 | 220 | 125 | 1.5 | 0.02 | 2.7 | |
| A960B | 300 | 295 | 140 | 1.5 | 0.02 | 3.7 | |
| A962B | 400 | 395 | 150 | 1.5 | 0.02 | 6.0 | |
| A964B | 500 | 500 | 155 | 1.5 | 0.02 | 7.0 | |
| A965B | 600 | 600 | 160 | 1.5 | 0.02 | 10.0 |
*Dla wykonania standardowego (HxSP1 = 60x2 mm).
**Wykonanie standardowe.

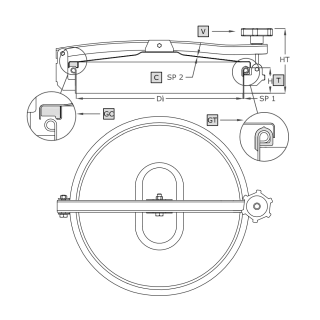

| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| T | kołnierz |
| B | ramię |
| GC | uszczelka w pokrywie |
| GT | uszczelka w ramie |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
