C41 (DN300)

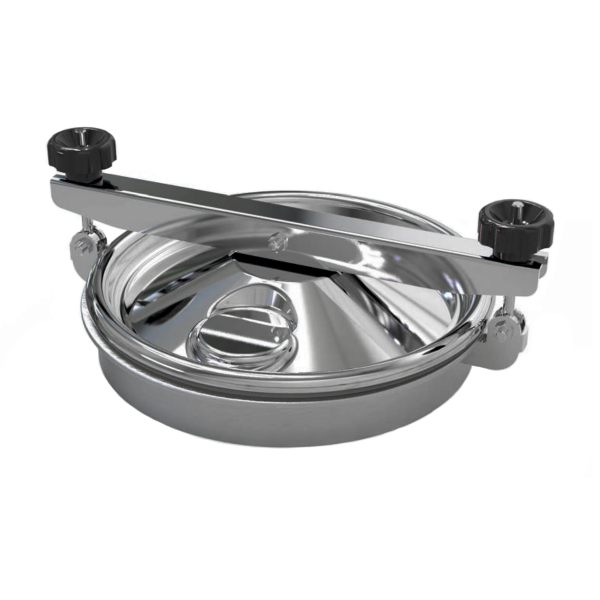

Właz okrągły nierdzewny C41 (DN300)
Właz okrągły nierdzewny C41 DN300 osadza się w poszyciu bocznym lub dachu zbiornika nierdzewnego. Jego zdejmowana pokrywa wraz z uszczelką dociskana jest do kołnierza za pomocą dwóch zacisków. Co więcej, płaski obszar na wypukłości pokrywy umożliwia zamontowanie dodatkowego osprzętu.
Model C41 produkuje się standardowo z ramą montażową (kołnierzem) o wysokości 60 mm. Opcjonalnie, istnieje możliwość wyposażenia włazu w kołnierz o innej wysokości, co w efekcie pozwala zamontować właz w zbiornikach nierdzewnych pokrytych izolacją termiczną. Okrągły właz C41 generalnie montuje się w zbiornikach nierdzewnych bezciśnieniowych przeznaczonych do przechowywania różnego rodzaju produktów płynnych, ale z powodzeniem można go użyć także w różnorodnych urządzeniach procesowych.
Standardowo właz C41 wytwarza się ze stali nierdzewnej w gatunku AISI 304, a opcjonalnie ze stali w gatunku AISI 316L. Szeroki zakres materiałów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu w kontakcie z szerokim spektrum mediów roboczych (płynów, cieczy).
Zastosowanie właz okrągłego nierdzewnego C41 (DN300)
Główny obszar zastosowania to:
- przemysł spożywczy,
- produkcja napojów i alkoholi,
- przemysł chemiczny i biotechnologiczny,
- zbiorniki nierdzewne o różnej wielkości.
Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

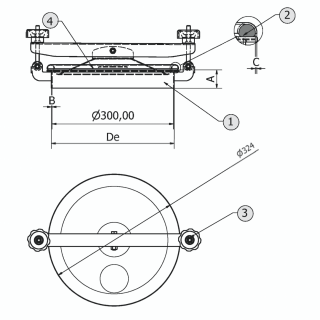

| Model | A [mm] | B [mm] | C [mm] | D [mm] | DE [mm] | MAX [bar] |
|---|---|---|---|---|---|---|
| C41 | 60 | 1.5 | 1.2 |
300 |
303 | 0.5 |
| Symbol | Element |
|---|---|
| 1 | rama/kołnierz |
| 2 | uszczelka |
| 3 | pokrętło |
| 4 | pokrywa |
Parametry techniczne
| Kształt | Włazy okrągłe |
|---|---|
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60 mm |
| Grubość ścianki kołnierza (w mm) | 1.5 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
