E117 (DN300)

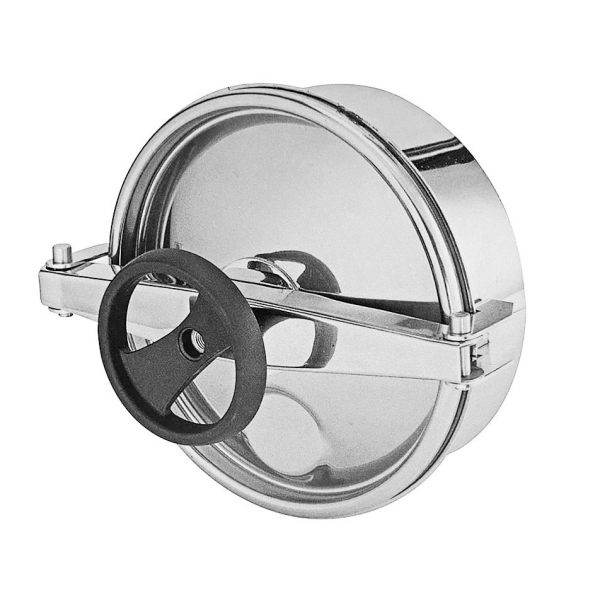

Właz okrągły nierdzewny E117
Właz okrągły nierdzewny E117 montuje się przede wszystkim w poszyciu bocznym zbiorników. Duży zakres dostępnych wysokości kołnierzy montażowych (patrz tabela) sprawia, że właz z łatwością można zabudować także w zbiornikach nierdzewnych izolowanych.
Zastosowanie okrągłego włazu bocznego E117
Model ten stosuje się zazwyczaj w:
- winiarstwie,
- produkcji żywności,
- mleczarstwie,
- produkcji napojów i alkoholi.
Oczywiście używa się go również w innych gałęziach przemysłu. Do tych najczęściej spotykanych należą: przemysł przetwórstwa rolno-spożywczego, przetwórstwa warzyw i owoców, cukierniczy oraz wiele innych. Planując zastosowanie włazu okrągłego E117 w konkretnym środowisku pracy, należy koniecznie wziąć pod uwagę właściwości użytych do jego budowy materiałów oraz komponentów.

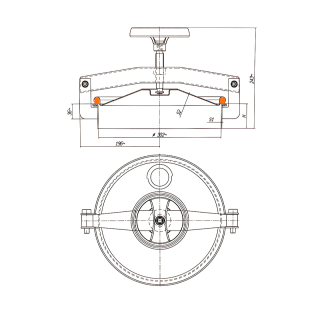

| Model | H [mm] | S1 [mm] | S2 [mm] | MAX [bar] |
|---|---|---|---|---|
| E117 | 60 | 2 | 1.5 | 0.5 |
| E117/A | 90 | 2 | 1.5 | 0.5 |
| E117/B | 150 | 2 | 1.5 | 0.5 |
| E117/C | 200 | 2 | 1.5 | 0.5 |
| E117/D | 250 | 2 | 1.5 | 0.5 |
| E117/E | 300 | 2 | 1.5 | 0.5 |
| E117/F | 350 | 2 | 1.5 | 0.5 |
| E117/G | 400 | 2 | 1.5 | 0.5 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-400 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
