E118 (DN400)

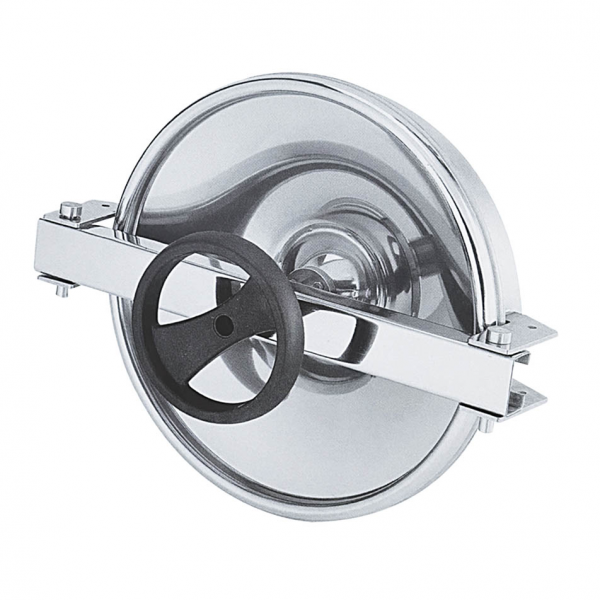

Właz okrągły nierdzewny E118
Właz okrągły nierdzewny E118 montuje się w poszyciu bocznym lub dachu zbiorników nierdzewnych. Model ten stosuje się przede wszystkim w przemyśle spożywczym, mleczarskim, a także w produkcji napojów i alkoholi oraz przetwórstwie warzyw i owoców. Kolejne obszary, w których z dobrym skutkiem wykorzystuje się właz tego typu to przemysł kosmetyczny i biotechnologiczny. Generalnie włazu używa się z powodzeniem wszędzie tam, gdzie na zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

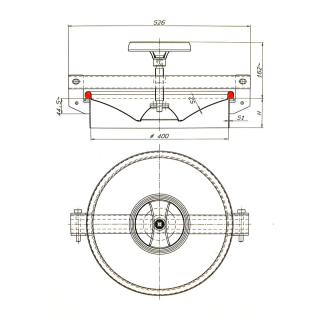

| Model | H [mm] | S1 [mm] | S2 [mm] | MAX [bar] |
|---|---|---|---|---|
| E118 | 60 | 2.5 | 1.5 | 0.6 |
| E118/A | 80 | 2.5 | 1.5 | 0.6 |
| E118/B | 100 | 2.5 | 1.5 | 0.6 |
| E118/X | 80 | 6 | 1.5 | 0.8 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 2.5-6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
