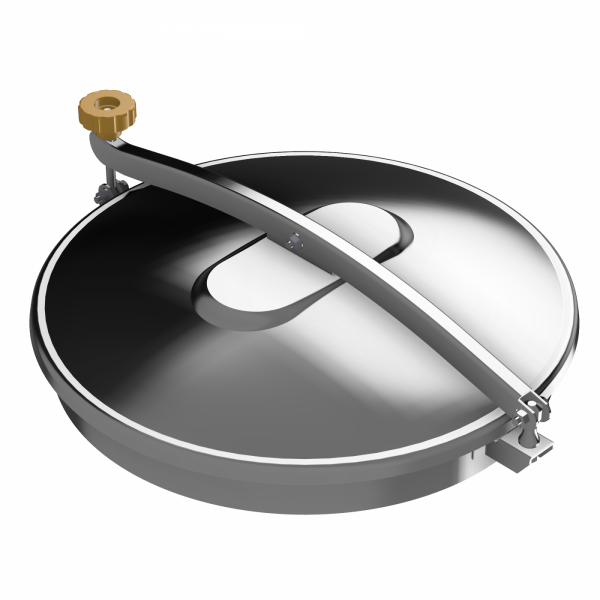

Właz okrągły
W1/A (DN220-DN600)
Właz nierdzewny W1/A – najważniejsze cechy
Właz okrągły nierdzewny W1/A osadza się w dachu zbiornika nierdzewnego. Jego uchylna pokrywa otwiera się na zewnątrz, jak również można ją odsunąć na bok. Co więcej, wypukłość pokrywy, a także jej polerowana powierzchnia, ułatwiają mycie oraz zapobiegają osadzaniu się zanieczyszczeń i wody. Standardowo właz wyposaża się w uszczelkę z EPDM oraz pokrętło z tworzywa sztucznego.
Kolor pokrętła może się różnić od przedstawionego na zdjęciach.
Zastosowanie włazów nierdzewnych W1/A
Model W1/A produkuje się z ramami montażowymi (kołnierzami) o wysokości od 60 mm do 500 mm. W efekcie właz można zamontować w zbiornikach nierdzewnych pokrytych izolacją termiczną. Okrągły właz W1/A generalnie montuje się w zbiornikach nierdzewnych przeznaczonych do przechowywania różnego rodzaju produktów płynnych, ale z powodzeniem można go użyć także w różnorodnych urządzeniach procesowych.
Zazwyczaj właz tego typu zabudowuje się w zbiornikach nierdzewnych używanych w przemyśle:
- spożywczym,
- mleczarskim,
- przetwórstwa warzyw, owoców i wielu innych.
Spotyka się go również w bezciśnieniowych urządzeniach przemysłowych. Z powodzeniem wykorzystuje się go także w przemyśle kosmetycznym, biotechnologicznym, chemicznym i pokrewnych.
| Model | Ø [mm] | G [mm] | H [mm] | MAX [bar] |
|---|---|---|---|---|
| W1/A/220 | 227 | 2 | 60 90 150 200 250 300 400 500 |
0.1 |
| W1/A/300 | 306 | 2 | ||
| W1/A/400 | 406 | 2 | ||
| W1/A/450 | 459 | 2 | ||
| W1/A/500 | 506 | 2 | ||
| W1/A/600 | 606 | 2 |
Parametry techniczne
| Seria produktowa | Seria W |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-500 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
