X10324MT (DN500-DN600)

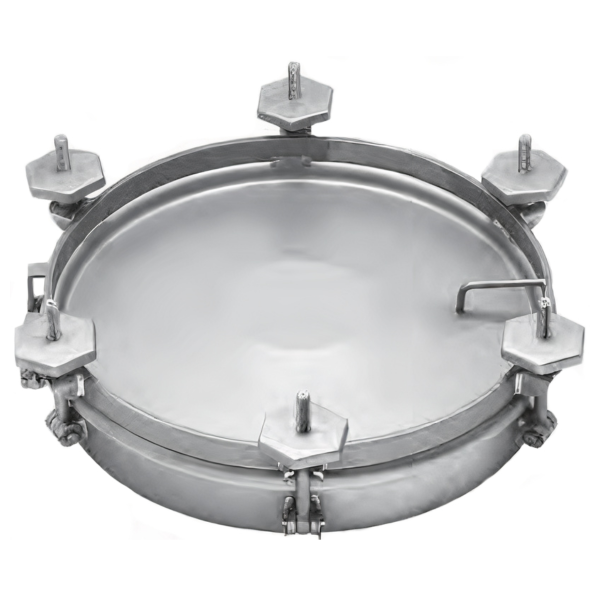

Właz okrągły przemysłowy ciśnieniowy X10324MT
Właz okrągły X10324MT to ciśnieniowy model włazu przeznaczony do zastosowań przemysłowych. Dla niniejszego włazu dostępne są następujące opcje wykonania:
- stal czarna S235JR,
- stal nierdzewna AISI 316L (wykończenie pasywowane),
- stal nierdzewna AISI 316L (wykończenie polerowane).
Ponadto, dla wersji w wykonaniu ze stali nierdzewnej (AISI 316L) dostępna jest certyfikacja CODAP (PED).
Właz przystosowany jest do montażu w górnej części (dachu) zbiorników oraz innych urządzeń przemysłowych, wykonanych ze stali nierdzewnej lub ze stali czarnej. Pokrywa włazu zainstalowana jest na zawiasie umożliwiającym jej prostopadłe otwarcie. Dodatkowo właz wyposażony jest w pokrętła dociskające, które zapewniają szczelność zamknięcia pokrywy.
Konstrukcja włazu pozwala na przeprowadzenie swobodnej inspekcji wnętrza komory lub zbiornika, w którym zamontowany został właz.
Zastosowanie włazu przemysłowego nierdzewnego X10324MT
Głównym obszarem zastosowania dla tego typu włazu są:
- ciśnieniowe i bezciśnieniowe zbiorniki ze stali czarnej lub nierdzewnej,
- komory przemysłowe,
- inne urządzenia procesowe używane w warunkach przemysłowych.
Planując zastosowanie włazu tego typu w konkretnej aplikacji, koniecznie należy uwzględnić właściwości materiałów użytych do jego budowy, aby unikać problemów z korozją oraz odpornością na temperaturę, oraz czynniki chemiczne.

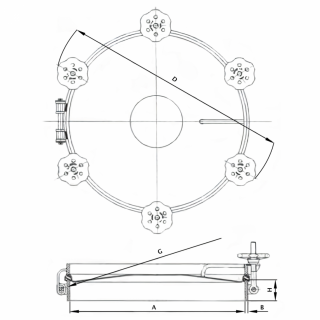

| Model | A (DN) [mm] |
H [mm] |
B [mm] |
G [mm] |
D [mm] |
MAX [bar] |
Waga [kg] |
Materiał | Wykończenie | CODAP/PED |
|---|---|---|---|---|---|---|---|---|---|---|
|
211 10324 MT |
502 | 60 | 8 | 542 | 644 | 1.3/-0.2 | 20.7 | S235JR | - | Nie |
|
212 10324 MT |
502 | 60 | 8 | 542 | 644 | 1.3/-0.2 (150°C) | 20.7 | AISI 316L | pasywacja | Tak |
|
212 10324 MP |
502 | 60 | 8 | 542 | 644 | 1.3/-0.2 (150°C) | 20.7 | AISI 316L | polerowanie | Tak |
|
211 11324 MT |
602 | 60 | 8 | 642 | 744 | 1.1/-0.6 | 22.5 | S235JR | - | Nie |
|
212 11324 MT |
602 | 60 | 8 | 642 | 744 | 1.1/-0.6 (150°C) 1.5/-0.6 (100°C) |
22.5 | AISI 316L | pasywacja | Tak |
|
212 11324 MP |
602 | 60 | 8 | 642 | 744 | 1.1/-0.6 (150°C) 1.5/-0.6 (100°C) |
22.5 | AISI 316L | polerowanie | Tak |
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar, 0.5 - 2.5 bar |
| Podciśnienie | do -0.5 bar |
| Certyfikat PED | tak, nie |
| Rodzaj stali | AISI 316/316L, Inny |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Inny |
