X3348MT (DN200)

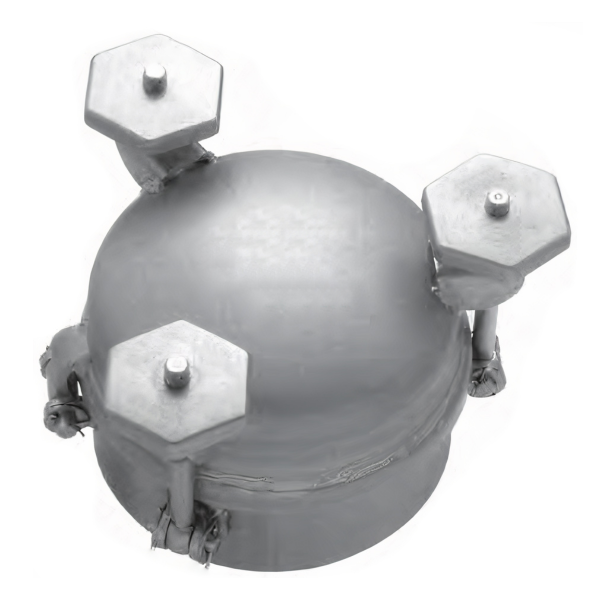

Właz okrągły przemysłowy ciśnieniowy X3348MT
Właz okrągły X3348MT to ciśnieniowy model włazu przeznaczony do zastosowań przemysłowych. Dla niniejszego włazu dostępne są następujące opcje wykonania:
- stal kotłowa P265GH,
- stal nierdzewna AISI 316L (wykończenie pasywowane),
- stal nierdzewna AISI 316L (wykończenie polerowane).
Dla niniejszego włazu dostępna jest certyfikacja CODAP (PED).
Właz przystosowany jest do montażu w górnej części (dachu) zbiorników oraz innych urządzeń przemysłowych, wykonanych ze stali nierdzewnej lub ze stali czarnej. Pokrywa włazu zainstalowana jest na zawiasie umożliwiającym jej prostopadłe otwarcie. Dodatkowo właz wyposażony jest w pokrętła dociskające, które zapewniają szczelność zamknięcia pokrywy.
Konstrukcja włazu pozwala na przeprowadzenie swobodnej inspekcji wnętrza komory lub zbiornika, w którym zamontowany został właz.
Zastosowanie włazu przemysłowego nierdzewnego X3348MT
Głównym obszarem zastosowania dla tego typu włazu są:
- ciśnieniowe zbiorniki ze stali czarnej lub nierdzewnej,
- komory przemysłowe,
- inne urządzenia procesowe używane w warunkach przemysłowych.
Planując zastosowanie włazu tego typu w konkretnej aplikacji, koniecznie należy uwzględnić właściwości materiałów użytych do jego budowy, aby unikać problemów z korozją oraz odpornością na temperaturę, oraz czynniki chemiczne.

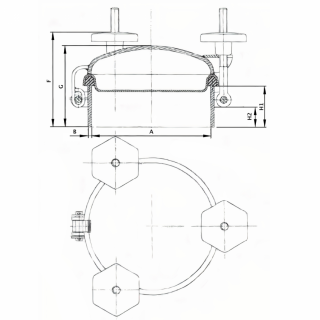

| Model | A (DN) [mm] |
H1 [mm] |
H2 [mm] |
B [mm] |
G [mm] |
F [mm] |
MAX [bar] |
Waga [kg] |
Materiał | Wykończenie |
|---|---|---|---|---|---|---|---|---|---|---|
|
210 3348 MT |
203 | 70 | 34 | 8 | 139 | 167 | 8.0/-0.1 (200°C) 12.0/-0.1 (testowe) |
10.7 | S235JR | - |
|
212 3348 MT |
203 | 70 | 34 | 8 | 139 | 167 | 8.0/-0.1 (200°C) 12.0/-0.1 (testowe) |
10.7 | AISI 316L | pasywacja |
|
212 3348 MTP |
203 | 70 | 34 | 8 | 139 | 167 | 8.0/-0.1 (200°C) 12.0/-0.1 (testowe) |
10.7 | AISI 316L | polerowanie |
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Kształt | Włazy okrągłe |
| Wysokość kołnierza (w mm) | 70 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | 6.51 - 8.5 bar, powyżej 8.5 bar |
| Podciśnienie | do -0.5 bar |
| Certyfikat PED | tak |
| Rodzaj stali | AISI 316/316L, Inny |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Inny |
