X2311VAL (DN150-DN500)

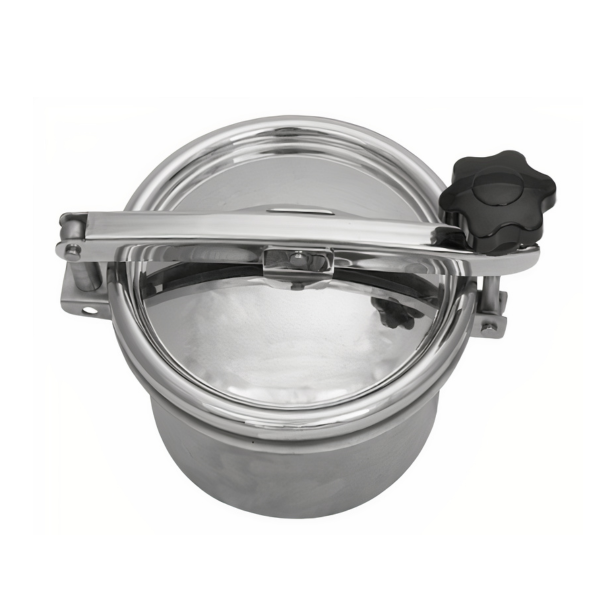

Właz okrągły przemysłowy X2311VAL
Właz okrągły przemysłowy X2311VAL dostępny jest w wykonaniach o średnicy od DN150 do DN500. Model ten produkowany jest ze stali nierdzewnej w gatunku AISI 304 lub AISI 316. Pokrywa włazu jest polerowana, natomiast kołnierz włazu podczas produkcji poddawany jest pasywacji.
Właz przystosowany jest do montażu w górnej części (dachu) zbiorników nierdzewnych oraz innych urządzeń przemysłowych. Ramię włazu wyposażone jest w ruchomy sworzeń pozwalający na odchylenie pokrywy do góry lub na bok. Pokrętło włazu zapewnia natomiast odpowiedni docisk i szczelność zamknięcia pokrywy.
Konstrukcja włazu pozwala na przeprowadzenie swobodnej inspekcji wnętrza komory lub zbiornika, w którym zamontowany został właz.
Zastosowanie włazu przemysłowego nierdzewnego X2311VAL
Głównym obszarem zastosowania dla tego typu włazu są:
- bezciśnieniowe zbiorniki ze stali nierdzewnej,
- komory przemysłowe,
- inne urządzenia procesowe używane w warunkach przemysłowych.
Planując zastosowanie włazu tego typu w konkretnej aplikacji, koniecznie należy uwzględnić właściwości materiałów użytych do jego budowy, aby unikać problemów z korozją oraz odpornością na temperaturę, oraz czynniki chemiczne.

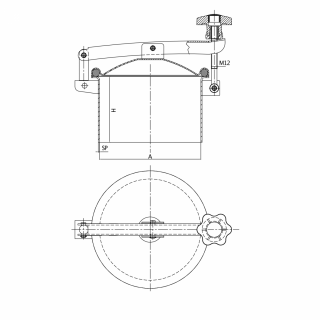

| Model | A (DN) [mm] |
H [mm] |
SP [mm] |
MAX [bar] |
Waga [kg] |
Materiał |
|---|---|---|---|---|---|---|
| 213 2311 / 50 VAL | 150 | 50 | 2 | 0.0 | 2.5 | AISI 304 |
| 212 2311 / 50 VAL | 150 | 50 | 2 | 0.0 | 2.5 | AISI 316 |
|
213 3311 / 50 VAL |
200 | 50 | 2.5 | 0.0 | 3.5 | AISI 304 |
| 212 3311 / 50 VAL | 200 | 50 | 2.5 | 0.0 | 3.5 | AISI 316 |
| 213 4311 / 50 VAL | 250 | 50 | 2.5 | 0.0 | 3.8 | AISI 304 |
| 212 4311 / 50 VAL | 250 | 50 | 2.5 | 0.0 | 3.8 | AISI 316 |
| 213 5311 VAL | 300 | 100 | 2.5 | 0.0 | 4.5 | AISI 304 |
| 212 5311 VAL | 300 | 100 | 2.5 | 0.0 | 4.5 | AISI 316 |
| 213 10420 VAL | 420 | 100 | 2.5 | 0.0 | 6.5 | AISI 304 |
| 212 10420 VAL | 420 | 100 | 2.5 | 0.0 | 6.5 | AISI 316 |
| 213 10500 VAL | 500 | 100 | 2.5 | 0.0 | 8.2 | AISI 304 |
| 212 10500 VAL | 500 | 100 | 2.5 | 0.0 | 8.2 | AISI 316 |
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50-100 mm |
| Grubość ścianki kołnierza (w mm) | 2.0-2.5 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne |
