A311 (305x430)

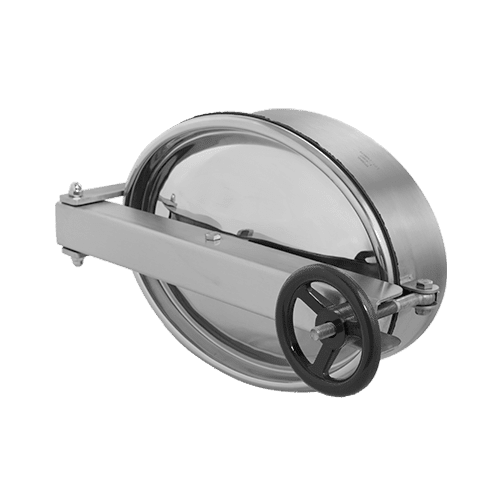

Właz owalny A311
Właz owalny A311 o zwartej i mocnej konstrukcji. Standardowo montuje się go w bocznym poszyciu zbiornika. Może być używany również jako właz górny. Model ten produkuje się z dwóch gatunków stali nierdzewnej - AISI 304/304L (standardowo), AISI 316 (opcjonalnie).
Zewnętrzny zawias utrzymuje i stabilizuje pokrywę po jej otwarciu. Duże pokrętło z tworzywa sztucznego umożliwia szybkie odkręcanie i zakręcanie docisku pokrywy. Pokrętło z tworzywa sztucznego można w razie potrzeby zastąpić pokrętłem motylkowym ze stali nierdzewnej.
Zastosowanie włazu owalnego nierdzewnego A311
Główny obszar zastosowania to:
- przemysł spożywczy,
- produkcja napojów i alkoholi,
- przemysł chemiczny i biotechnologiczny,
- wszelkiego typu zbiorniki bezciśnieniowe.
Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

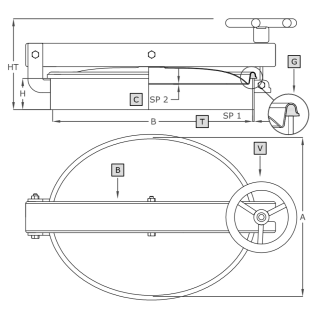

| Model | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A311 | 305 | 430 |
60x6** 80x6 100x6 150x6 |
210 | 2.0 | 0.4 | 11.0 |
*Dla wykonania standardowego (HxSP1 = 60x6 mm).
**Wykonanie standardowe.
| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| G | uszczelka |
| T | kołnierz |
| B | ramię |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy owalne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-150 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
