A317E (345x445)

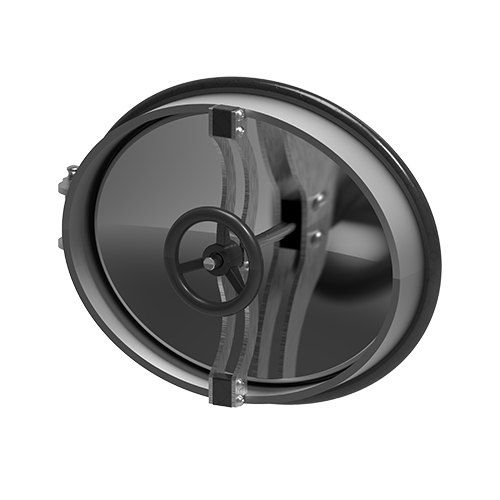

Właz owalny nierdzewny A317E
Właz owalny A317E to standardowa konstrukcja przeznaczona do zabudowy w bocznym poszyciu zbiornika. Wewnętrzny zawias umożliwia otwarcie pokrywy do środka zbiornika. Duże pokrętło z tworzywa sztucznego (standard) lub opcjonalne pokrętło motylkowe INOX M16, ułatwiają sprawne dociśnięcie pokrywy i uszczelnienie całego zespołu.
Model ten wykonuje się standardowo ze stali nierdzewnej AISI 304/304L, a opcjonalnie ze stali w gatunku AISI 316L. Szeroki zakres elastomerów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu w kontakcie z różnymi czynnikami roboczymi (płyny, ciecze).
Zastosowanie włazu owalnego nierdzewnego A317E
Główny obszar zastosowania to:
- przemysł spożywczy,
- produkcja napojów i alkoholi,
- przemysł chemiczny i biotechnologiczny.
Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

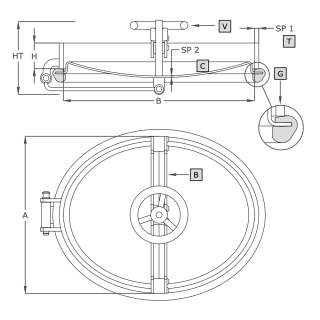

| Model | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A317E | 345 | 445 |
60x10** 80x10 100x10 130x10 |
173 | 4.0 | 5.0 | 15.5 |
*Dla wykonania standardowego (HxSP1 = 60x10 mm).
**Wykonanie standardowe.
| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| G | uszczelka |
| T | kołnierz |
| B | ramię |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy owalne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-130 mm |
| Grubość ścianki kołnierza (w mm) | 10.0 mm |
| Sposób otwierania | Do wewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 4.51 - 6.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
