A319 (345x445)

  • Ciśnienie do 5.0 bar
  • Montaż w bocznym poszyciu zbiornika ciśnieniowego
  • Otwierany do wewnątrz
  • Zawias zewnętrzny
  • Uszczelka ma pokrywie

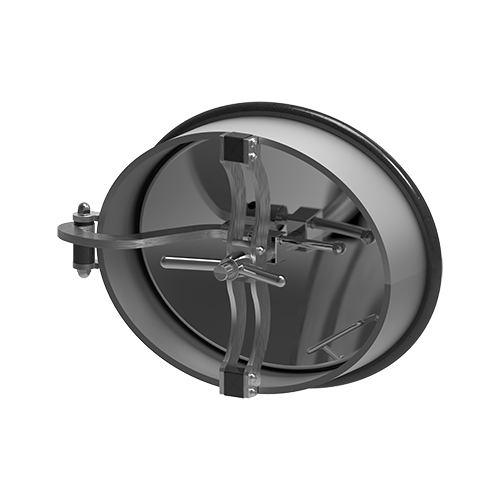

Właz owalny A319

Właz owalny A319 to standardowa konstrukcja przeznaczona do zabudowy w bocznym poszyciu zbiornika. Zewnętrzny zawias umożliwia otwarcie pokrywy do środka zbiornika. Pokrętło motylkowe ułatwia sprawne dociśnięcie pokrywy i uszczelnienie całego zespołu.



Model ten wykonuje się standardowo ze stali nierdzewnej AISI 304/304L, a opcjonalnie ze stali w gatunku AISI 316L. Szeroki zakres elastomerów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu w różnych aplikacjach, przy kontakcie z różnymi płynami/cieczami.

Zastosowanie włazu owalnego nierdzewnego A319

Główny obszar zastosowania to:

  • przemysł spożywczy,
  • produkcja napojów i alkoholi,
  • przemysł chemiczny i biotechnologiczny.

Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

Model A [mm] B [mm] HxSP1 [mm] HT [mm]* SP2 [mm] MAX [bar]* Waga [kg]
A319 345 445

60x10**

80x10

100x10

130x10

195 4.0 5.0 17.0

*Dla wykonania standardowego (HxSP1 = 60x10 mm).

**Wykonanie standardowe.

Symbol Element
V pokrętło
C pokrywa
G uszczelka
T kołnierz
B ramię



Parametry techniczne

Seria produktowaSeria A
WymiarM (dłuższy bok włazu między 300-500 mm)
KształtWłazy owalne
TypCiśnieniowe
Wysokość kołnierza (w mm)60-130 mm
Grubość ścianki kołnierza (w mm)10.0 mm
Sposób otwieraniaDo wewnątrz
BranżaBrowarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo
Sposób montażuw poszyciu (na boku) zbiornika
Ciśnienie4.51 - 6.5 bar
Podciśnienienie dotyczy
Certyfikat PEDnie
Rodzaj staliAISI 304/304L, AISI 316/316L
Materiał uszczelnieniaEPDM, NBR, Neopren, Silikon, Viton
Materiał pokrętłaINOX
