C49 (440x350)

  • Ciśnienie do 9.0 bar
  • Montaż w bocznym poszyciu zbiornika
  • Otwierany do wewnątrz
  • Pokrywa wyjmowana na zewnątrz
  • Wykonany ze stali nierdzewnej AISI 304 lub AISI 316
  • Materiał uszczelki: EPDM, silikon, NBR, neopren lub Viton
  • Grubość ścianki kołnierza: 12 mm

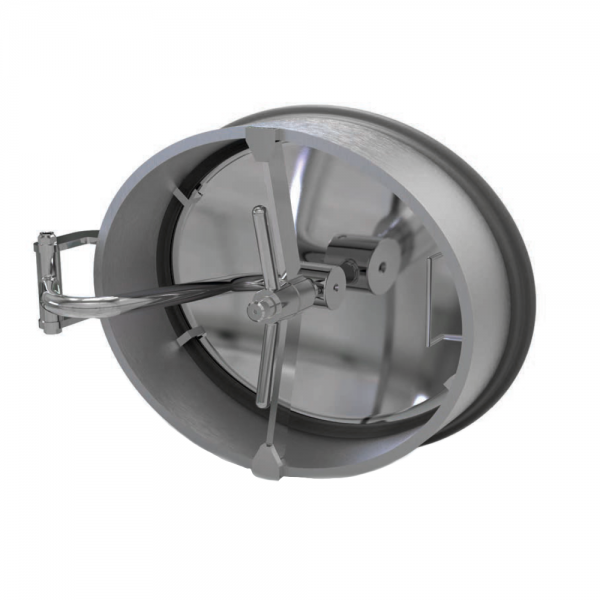

Właz owalny nierdzewny C49

Właz owalny C49 montuje się w bocznym poszyciu zbiorników ciśnieniowych o różnym przeznaczeniu. Pokrywa włazu otwiera się do wewnątrz zbiornika z możliwością jej wyjęcia na zewnątrz dzięki odpowiednio zaprojektowanemu zawiasowi. Duża szerokość włazu sprawia, że dostęp do wnętrza zbiornika jest swobodny, a tym samym wszelkie działania inspekcyjne czy też serwisowe nie sprawiają większego problemu.



Standardowo model ten wyposaża się w uszczelkę z EPDM dopuszczoną do kontaktu z żywnością oraz alkoholami. Uszczelka została umieszczona na krawędzi pokrywy, a jej profil zaprojektowano w taki sposób, aby zapewnić jak najlepszą szczelność włazu. Kołnierz montażowy włazu owalnego C49 w zależności od wersji może mieć dwie długości - 100 mm lub 120 mm.



Włazy owalne C49 - zastosowanie

Owalny właz C49 montuje się w zbiornikach ciśnieniowych o różnorodnym przeznaczeniu. Głównymi obszarami zastosowania tego modelu włazu są:

  • przemysł spożywczy i mleczarski,
  • przemysł produkcji napojów i alkoholi,
  • przetwórstwo warzyw i owoców.

Właz ten znajdzie również zastosowanie w takich obszarach jak:

  • biotechnologia,
  • przemysł chemiczny
  • produkcja kosmetyków i chemii gospodarczej i wielu innych.

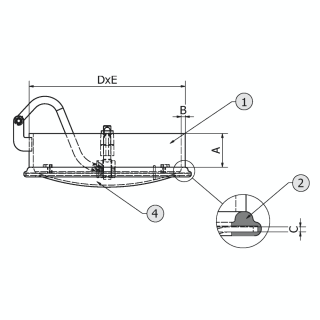

Model A
[mm]
B
[mm]
C
[mm]
DxE
[mm]
MAX
[bar]
C49/A 100 12 6 374x464 9.0
C49/B 120 12 6 374x464 9.0



Symbol Element
1 rama/kołnierz
2 uszczelka
4 pokrywa

Parametry techniczne

Seria produktowaSeria C
WymiarM (dłuższy bok włazu między 300-500 mm)
KształtWłazy owalne
TypCiśnieniowe
Wysokość kołnierza (w mm)100-120 mm
Grubość ścianki kołnierza (w mm)12.0 mm
Sposób otwieraniaDo wewnątrz
Sposób montażuw poszyciu (na boku) zbiornika
Ciśnieniepowyżej 8.5 bar
Podciśnienienie dotyczy
Certyfikat PEDtak
Rodzaj staliAISI 304/304L
Materiał uszczelnieniaEPDM, NBR, Neopren, Silikon, Viton
Materiał pokrętłaINOX
