A362V (530x400)

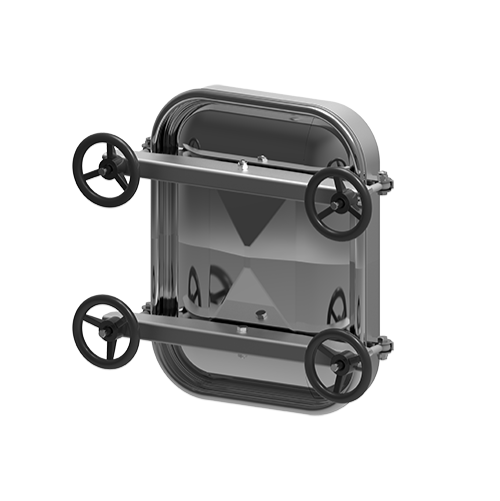

Właz prostokątny A362V
Właz prostokątny A362V pionowy z pokrywą zdejmowaną. Pokrywa tego włazu dociskana jest czterema śrubami rozmieszczonymi po jej obu stronach. Takie rozwiązanie zapewnia równomierny rozkład sił i wpływa pozytywnie na szczelność włazu. Duże wymiary w świetle otworu powstającego po zdjęciu pokrywy, pozwalają na wniesienie narzędzi i sprzętu potrzebnego do przeprowadzenia prac serwisowych.
Model ten zabudowuje się standardowo w bocznym poszyciu zbiorników ze stali nierdzewnej lub kwasoodpornej. Można go również użyć jako włazu górnego, zarówno w zbiornikach jak i w innych zastosowaniach, w których potrzebny jest duży otwór rewizyjny.
Podstawową wersję włazu A362V wytwarza się ze stali nierdzewnej w gatunku AISI 304 i wyposaża w pokrętła z tworzywa sztucznego. Opcjonalnie do produkcji włazu używa się stali w gatunku AISI 316L i wyposaża go w pokrętła Inox. Szeroki zakres elastomerów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu do wielu czynników (płynów, cieczy) roboczych.
Zastosowanie włazu prostokątnego nierdzewnego A362V
Główny obszar zastosowania to:
- przemysł spożywczy,
- produkcja napojów i alkoholi,
- przemysł chemiczny i biotechnologiczny,
- rurociągi przemysłowe o dużej średnicy,
- urządzenia i komory przemysłowe.
Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

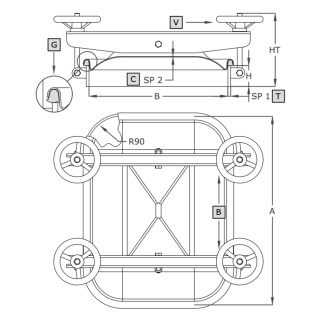

| Model | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A362V | 530 | 400 |
60x8** 80x8 100x8 |
215 | 2.0 | 1.0 | 18.52 |
*Dla wykonania standardowego (HxSP1 = 60x8 mm).
**Wykonanie standardowe.
| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| G | uszczelka |
| T | kołnierz |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
