A363BV (400x530)

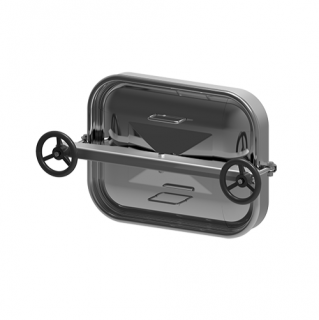

Właz prostokątny A363BV
Właz prostokątny A363BV poziomy z pokrywą zdejmowaną. Rozmieszczony symetrycznie po obu stronach pokrywy docisk zapewnia równomierne rozłożenie sił, co sprzyja szczelności całego zespołu. Właz otwiera się na zewnątrz zbiornika, a uchwyty umieszczone na pokrywie ułatwiają jej zdjęcie i przeniesienie. Po zdjęciu pokrywy uzyskuje się duży otwór dostępowy, który ułatwia przedostanie się obsługi do wnętrza zbiornika. Wymiary w świetle otworu pozwalają na wniesienie narzędzi i sprzętu niezbędnego do przeprowadzenia prac serwisowych we wnętrzu zbiornika lub silosu.
Model ten powstał z myślą o zabudowie w bocznym poszyciu zbiorników ze stali nierdzewnej i kwasoodpornej. Może być również użyty jako właz górny, zarówno w zbiornikach jak i w innych zastosowaniach, w których potrzebny jest duży i zabezpieczony otwór rewizyjny.
Standardowo właz A363BV wytwarza się ze stali nierdzewnej w gatunku AISI 304, a opcjonalnie ze stali w gatunku AISI 316L. Szeroki zakres elastomerów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu do wielu czynników (płynów, cieczy) roboczych.
Zastosowanie włazu prostokątnego nierdzewnego A363BV
Główny obszar zastosowania to:
- przemysł spożywczy,
- produkcja napojów i alkoholi,
- przemysł chemiczny i biotechnologiczny,
- rurociągi przemysłowe o dużej średnicy,
- urządzenia i komory przemysłowe.
Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

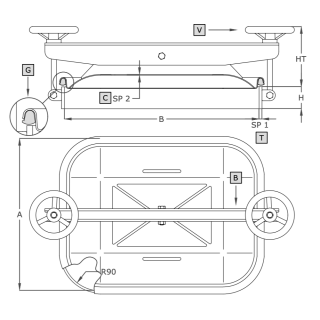

| Model | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A363BV | 400 | 530 |
60x8** 100x8 |
225 | 2.0 | 0.3 | 16.5 |
*Dla wykonania standardowego (HxSP1 = 60x8 mm).
**Wykonanie standardowe.
| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| G | uszczelka |
| T | kołnierz |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
