A363R (400x530)

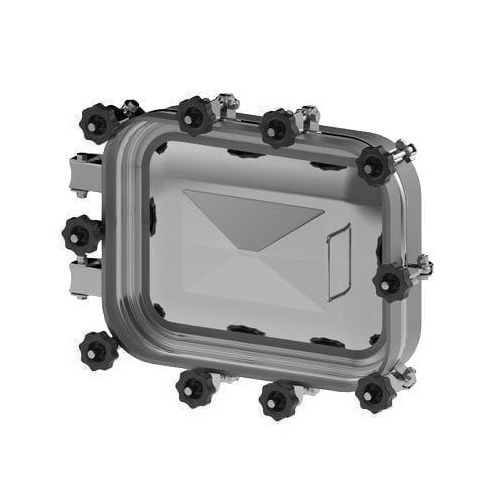

Właz prostokątny A363R
Właz prostokątny A363R poziomy, to model wyposażony w wielopunktowy docisk pokrywy oraz dwa zawiasy. Rozwiązanie tego typu zapewnia równomierny rozkład sił dociskających pokrywę do ramy. Co więcej, wpływa pozytywnie na szczelność włazu oraz zwiększa zakres ciśnienia jakie może oddziaływać na właz.
Duży otwór powstający po otwarciu pokrywy, pozwala na przedostanie się ludzi do wnętrza zbiornika oraz wniesienie narzędzi i sprzętu potrzebnego do przeprowadzenia prac serwisowych.
Model ten zabudowuje się standardowo w bocznym poszyciu zbiorników ze stali nierdzewnej lub kwasoodpornej. Można go również użyć jako włazu górnego, zarówno w zbiornikach jak i w innych zastosowaniach, w których potrzebny jest duży otwór rewizyjny oraz podwyższona odporność na ciśnienie.
Podstawową wersję włazu A363R wytwarza się ze stali nierdzewnej w gatunku AISI 304 i wyposaża w pokrętła z tworzywa sztucznego. Opcjonalnie do produkcji włazu używa się stali w gatunku AISI 316L i wyposaża go w pokrętła Inox. Szeroki zakres elastomerów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu do wielu czynników (płynów, cieczy) roboczych.
Zastosowanie włazu prostokątnego nierdzewnego A363R
Główny obszar zastosowania to:
- przemysł spożywczy,
- produkcja napojów i alkoholi,
- przemysł chemiczny i biotechnologiczny,
- rurociągi przemysłowe o dużej średnicy,
- urządzenia i komory przemysłowe.
Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

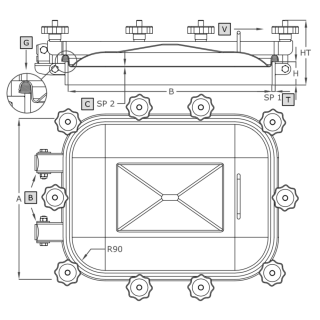

| Model | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A363R | 400 | 530 |
60x8** 100x8 |
225 | 2.0 | 2.5 | 20.00 |
*Dla wykonania standardowego (HxSP1 = 60x8 mm).
**Wykonanie standardowe.
| Symbol | Element |
|---|---|
| V | pokrętło |
| B | zawiasy |
| C | pokrywa |
| G | uszczelka |
| T | kołnierz |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
