A364 (530x400)

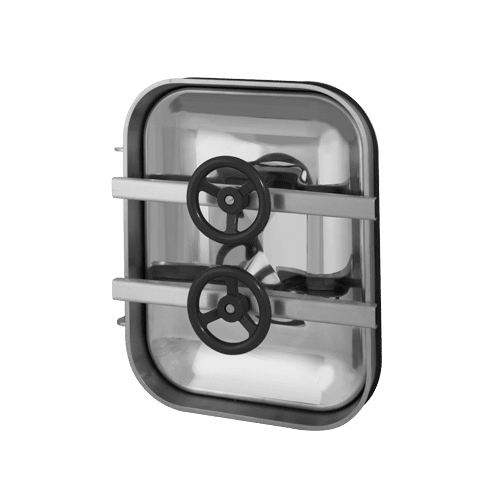

Właz prostokątny A364
Właz prostokątny A364 pionowy z pokrywą, która otwiera się do wewnątrz zbiornika. Pokrywę włazu podtrzymują dwa zawiasy wewnętrzne, dzięki czemu otwiera się ona bezpiecznie i bezproblemowo. Po otwarciu pokrywy uzyskuje się duży otwór dostępowy, który ułatwia przedostanie się obsługi do wnętrza zbiornika. Wymiary w świetle otworu pozwalają na wniesienie narzędzi i sprzętu niezbędnego do przeprowadzenia prac serwisowych we wnętrzu zbiornika lub silosu.
Model ten powstał z myślą o zabudowie w bocznym poszyciu zbiorników ze stali nierdzewnej i kwasoodpornej. Napór zawartości zbiornika na drzwi włazu zapewnia dodatkowy nacisk, co korzystnie wpływa na szczelność zamknięcia.
Standardowo właz A364 wytwarza się ze stali nierdzewnej w gatunku AISI 304, a opcjonalnie ze stali w gatunku AISI 316L. Szeroki zakres elastomerów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu do wielu czynników (płynów, cieczy) roboczych.
Zastosowanie włazu prostokątnego nierdzewnego A364
Główny obszar zastosowania to:
- przemysł spożywczy,
- produkcja napojów i alkoholi,
- przemysł chemiczny i biotechnologiczny,
- zbiorniki i silosy ze stali nierdzewnej,
- urządzenia i komory przemysłowe.
Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

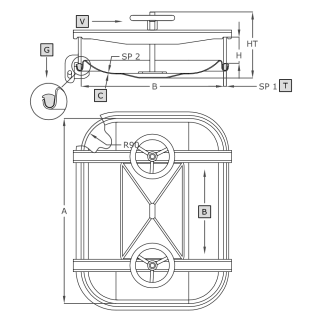

| Model | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A364 | 530 | 400 |
60x8** 100x8 |
150 | 2.0 | 1.0 | 16.0 |
*Dla wykonania standardowego (HxSP1 = 60x8 mm).
**Wykonanie standardowe.
| Symbol | Element |
|---|---|
| V | pokrętło |
| C | pokrywa |
| G | uszczelka |
| T | kołnierz |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Do wewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
