A376 (310x420)

  • Ciśnienie do 0.8 bar
  • Poziomy
  • Montaż poszyciu bocznym zbiornika
  • Otwierany na zewnątrz
  • Dwa zawiasy, pojedynczy docisk
  • Uszczelka w pokrywie

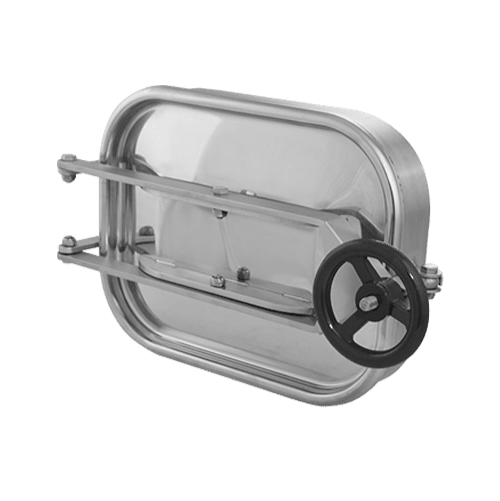

Właz prostokątny A376

Właz prostokątny A376 poziomy z pokrywą, która otwiera się na zewnątrz zbiornika. Pokrywę włazu podtrzymują dwa zawiasy, dzięki czemu otwiera się ona bezpiecznie i bezproblemowo. Pojedynczy docisk pozwala na szybkie otwarcie pokrywy. Otwór uzyskany po otwarciu pokrywy jest niewielki, ale umożliwia zasyp, obserwację procesu lub mycie wnętrza zbiornika.



Model ten powstał z myślą o zabudowie w bocznym poszyciu zbiorników ze stali nierdzewnej i kwasoodpornej. Może być również użyty jako właz górny, zarówno w zbiornikach jak i w innych zastosowaniach wymagających podwyższonej odporności na korozję oraz kompaktowych wymiarów.

Standardowo właz A376 wytwarza się ze stali nierdzewnej w gatunku AISI 304, a opcjonalnie ze stali w gatunku AISI 316L. Szeroki zakres elastomerów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu do wielu czynników (płynów, cieczy) roboczych.







Zastosowanie włazu prostokątnego nierdzewnego A376

Główny obszar zastosowania to:

  • przemysł spożywczy,
  • produkcja napojów i alkoholi,
  • przemysł chemiczny i biotechnologiczny,
  • zbiorniki i silosy ze stali nierdzewnej,
  • urządzenia i komory przemysłowe.

Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

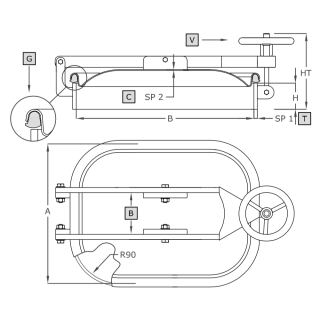

Model A [mm] B [mm] HxSP1 [mm] HT [mm]* SP2 [mm] MAX [bar]* Waga [kg]
A376 312 422

60x8**

100x8

215 2.0 0.8 12.0

*Dla wykonania standardowego (HxSP1 = 60x8 mm).

**Wykonanie standardowe.

Symbol Element
V pokrętło
C pokrywa
G uszczelka
T kołnierz



Parametry techniczne

Seria produktowaSeria A
WymiarM (dłuższy bok włazu między 300-500 mm)
KształtWłazy prostokątne
TypBezciśnieniowe
Wysokość kołnierza (w mm)60-100 mm
Grubość ścianki kołnierza (w mm)8.0 mm
Sposób otwieraniaNa zewnątrz
Sposób montażuw dachu zbiornika, w poszyciu (na boku) zbiornika
Ciśnienie0.5 - 2.5 bar
Podciśnienienie dotyczy
Certyfikat PEDnie
Rodzaj staliAISI 304/304L, AISI 316/316L
Materiał uszczelnieniaEPDM, NBR, Neopren, Silikon, Viton
Materiał pokrętłaTworzywo sztuczne, INOX
