A381 (225x175)

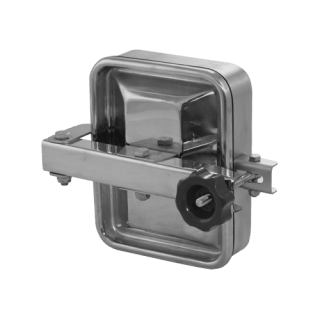

Właz prostokątny A381
Właz prostokątny A381 pionowy z pokrywą otwieraną na zewnątrz zbiornika. Niewielkie wymiary i mocna konstrukcja sprawiają, że właz dobrze sprawdzi się wszędzie tam, gdzie zachodzi konieczność częstego otwarcia pokrywy w celu kontroli procesu lub aparatury pomiarowej. W razie potrzeby, właz umożliwi także pobranie próbek, dosypanie produktu lub też wprowadzenie kuli myjącej (montaż na dennicy górnej).
Model ten powstał z myślą o zabudowie w bocznym poszyciu zbiorników ze stali nierdzewnej i kwasoodpornej. Może być również użyty jako właz górny, zarówno w zbiornikach jak i w innych zastosowaniach wymagających podwyższonej odporności na korozję oraz niewielkich wymiarów.
Standardowo właz A381 wytwarza się ze stali nierdzewnej w gatunku AISI 304, a opcjonalnie ze stali w gatunku AISI 316L. Szeroki zakres elastomerów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu do wielu czynników (płynów, cieczy) roboczych.
Zastosowanie włazu prostokątnego nierdzewnego A381
Główny obszar zastosowania to:
- przemysł spożywczy,
- produkcja napojów i alkoholi,
- przemysł chemiczny i biotechnologiczny,
- małe zbiorniki,
- komory pomiarowe.
Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

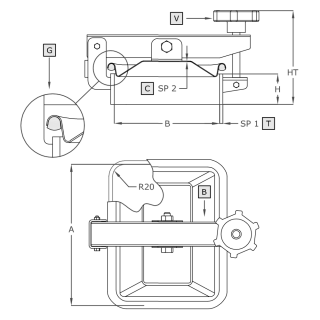

| Model | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | MAX [bar]* | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A381 | 223 | 174 |
50x6** 30x6 100x6 |
130 | 1.0 | 0.7 | 4.0 |
*Dla wykonania standardowego (HxSP1 = 50x6 mm).
**Wykonanie standardowe.
| Symbol | Element |
|---|---|
| V | pokrętło |
| B | ramię |
| C | pokrywa |
| G | uszczelka |
| T | kołnierz |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | S (dłuższy bok włazu poniżej 300 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 30-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
