C68 (400x450)

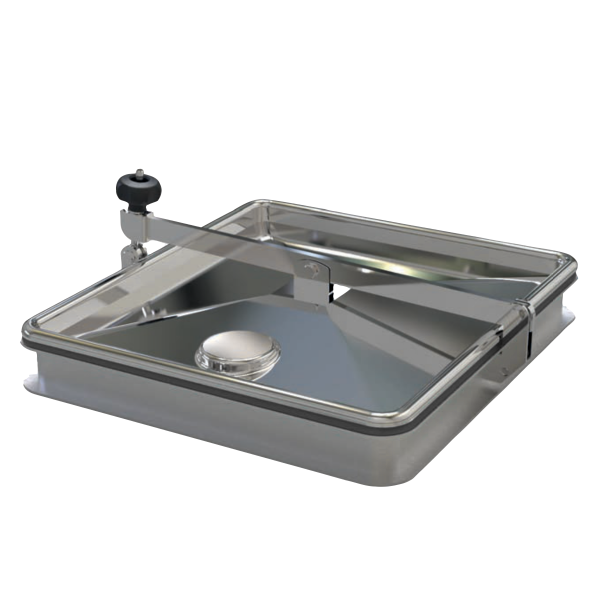

Właz prostokątny C68 (400x450 mm)
Właz prostokątny C68 (400×450 mm) ze stali nierdzewnej przeznaczony jest do zabudowy w zbiornikach, a także we wszelkiego typu urządzeniach procesowych, komorach lub kanałach. Wymiar 400×450 mm w świetle otworu pozwala na użycie włazu zarówno do celów załadunkowych, jak i serwisowych lub inspekcyjnych.
Właz prostokątny C68 wyposażony jest w pokrywę otwieraną na zewnątrz zbiornika. Zwarta i mocna konstrukcja sprawiają, że właz dobrze sprawdzi się wszędzie tam, gdzie zachodzi konieczność częstego otwierania pokrywy w celu kontroli procesu lub zasypu surowców. Sprawdzi się także jako właz rewizyjny lub zabezpieczenie komór z aparaturą pomiarową. Model ten powstał z myślą o zabudowie w dachu zbiornika nierdzewnego ze stali nierdzewnej i kwasoodpornej, jednak specjalny wypust w dole kołnierza umożliwia montaż włazu również w podłożu cementowym.
Standardowo właz C68 wytwarza się ze stali nierdzewnej w gatunku AISI 304, a opcjonalnie ze stali w gatunku AISI 316L. Szeroki zakres materiałów stosowanych do produkcji uszczelek, pozwala na wykorzystanie włazu w kontakcie z szerokim spektrum mediów roboczych (płynów, cieczy).
Zastosowanie włazu prostokątnego nierdzewnego C68
Główny obszar zastosowania to:
- przemysł spożywczy,
- produkcja napojów i alkoholi,
- przemysł chemiczny i biotechnologiczny,
- zbiorniki nierdzewne o różnej wielkości,
- komory pomiarowe.
Z dobrym skutkiem włazu używa się wszędzie tam, gdzie na jego zastosowanie pozwalają parametry użytych do jego konstrukcji materiałów.

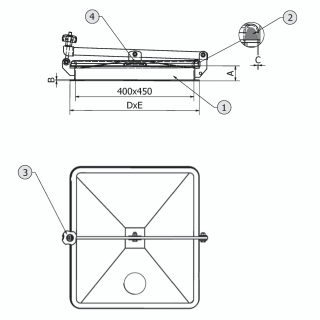

| Model | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | MAX [bar] |
|---|---|---|---|---|---|---|
| C68 | 50 | 3 | 1.5 |
431 |
474 | 0.02 |
| Symbol | Element |
|---|---|
| 1 | rama/kołnierz |
| 2 | uszczelka |
| 3 | pokrętło |
| 4 | pokrywa |
Parametry techniczne
| Seria produktowa | Seria C |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50 mm |
| Grubość ścianki kołnierza (w mm) | 3.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
