E129/1 (530x406)
Właz prostokątny nierdzewny E129/1
Właz prostokątny nierdzewny E129/1, to właz pionowy, który otwiera się do wewnątrz zbiornika. Drzwi włazu E129/1 wyposaża się w zawias, dzięki któremu otwieranie jest proste i bezpieczne. Zawias ma także za zadanie stabilizację otwartych drzwi, co w efekcie ułatwia wszelkie prace związane z obsługą bieżącą. Model ten przede wszystkim zabudowuje się w bocznym poszyciu zbiorników ze stali nierdzewnej i kwasoodpornej.
Cechą charakterystyczną włazu E129/1 jest możliwość obrotu pokrywy po otwarciu włazu (dzięki centralnie umieszczonemu trzpieniowi, na którym zamocowana jest pokrywa). Rozwiązanie to jest szczególnie pożądane w przypadku częstych inspekcji i działań konserwacyjnych wykonywanych w zbiorniku.
Zastosowanie włazu owalnego E129/1
Główne obszary, w których stosuje się właz E129/1, to przemysł:
- spożywczy,
- przetwórstwa warzyw i owoców,
- mleczarski.
Właz prostokątny E129/1 z powodzeniem wykorzystuje się także we wszelkiego typu aplikacjach wymagających odporności na korozję, pod warunkiem, że środowisko pracy będzie uwzględniało parametry użytych do jego konstrukcji materiałów.

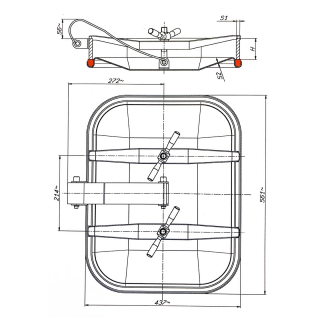

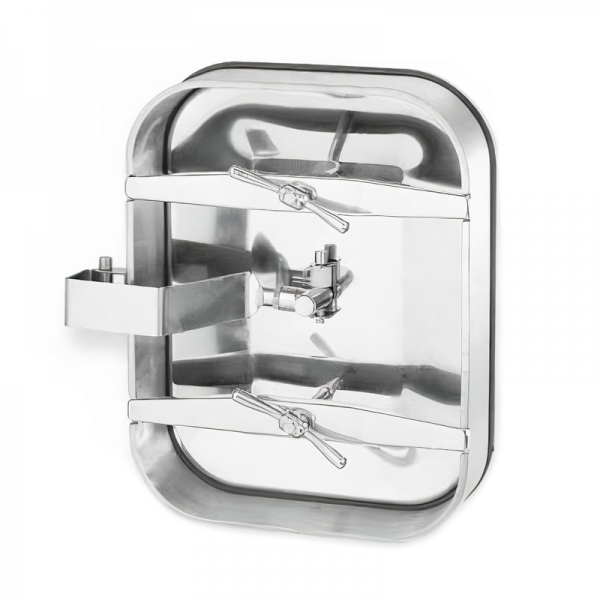

*Na rysunku nie przedstawiono zawiasu umożliwiającego obrót pokrywy (zawias widoczny jest na zdjęciu).
| Model | H [mm] | S1 [mm] | S2 [mm] | MAX [bar] |
|---|---|---|---|---|
| E129/1 | 60 | 10 | 2.5 | 1.8 |
| E129/1/A | 100 | 10 | 2.5 | 1.8 |
| E129/1/B | 60 | 12 | 2.5 | 1.8 |
| E129/1/C | 100 | 12 | 2.5 | 1.8 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 10.0-12.0 mm |
| Sposób otwierania | Do wewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | INOX |
