X8151MT (400x530)
Właz prostokątny przemysłowy X8151MT
Właz prostokątny przemysłowy X8151MT (400x530 mm) to konstrukcja przemysłowa o bardzo szerokim spektrum zastosowań. Dla niniejszego włazu dostępne są następujące opcje wykonania:
- stal czarna S235JR,
- stal nierdzewna AISI 316L (wykończenie pasywowane),
- stal nierdzewna AISI 316L (wykończenie polerowane).
Dostępne są również dwie opcje wysokości kołnierza: 50 mm lub 80 mm. dodatkowo, właz produkowany jest:
- w wersji z jednym ramieniem,
- w wersji z dwoma ramionami.
Właz przystosowany jest do montażu w bocznej części (poszyciu) zbiorników ze stali czarnej lub nierdzewnej, a także innych urządzeń przemysłowych. Ramiona włazu osadzone na solidnych zawiasach umożliwiają bezpieczne otwieranie oraz zamykanie pokrywy. Pokrętła włazu zapewniają natomiast odpowiedni docisk i szczelność zamknięcia pokrywy.
Konstrukcja włazu pozwala na przeprowadzenie swobodnej inspekcji wnętrza komory lub zbiornika, w którym zamontowany został właz.
Zastosowanie włazu przemysłowego X8151MT
Głównym obszarem zastosowania dla tego typu włazu są:
- zbiorniki ze stali nierdzewnej lub ze stali czarnej,
- komory przemysłowe,
- inne urządzenia procesowe używane w warunkach przemysłowych.
Planując zastosowanie włazu tego typu w konkretnej aplikacji, koniecznie należy uwzględnić właściwości materiałów użytych do jego budowy, aby unikać problemów z korozją oraz odpornością na temperaturę, oraz czynniki chemiczne.
Wersja z jednym ramieniem

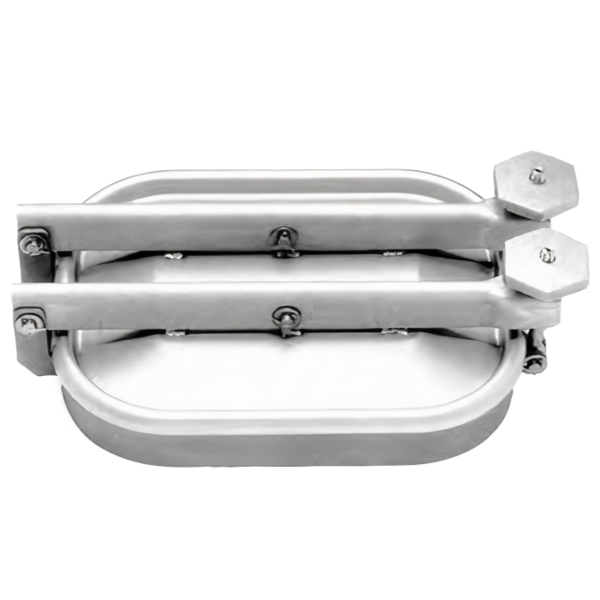

Wersja z dwoma ramionami
Wersja z jednym ramieniem
| Model | H [mm] |
SP [mm] |
MAX [bar] |
Waga [kg] |
Materiał | Wykończenie |
|---|---|---|---|---|---|---|
|
231 8151 MT |
50 | 8 | 0.6/-0.5 | 16.0 | S235JR | - |
|
231 8181 MT |
80 | 8 | 0.6/-0.5 | 16.0 | S235JR | - |
|
232 8151 MT |
50 | 8 | 0.6/-0.5 | 16.0 | AISI 316L | pasywacja |
|
232 8181 MT |
80 | 8 | 0.6/-0.5 | 16.0 | AISI 316L | pasywacja |
|
232 8151 MTP |
50 | 8 | 0.6/-0.5 | 16.0 | AISI 316L | polerowanie |
|
232 8181 MTP |
80 | 8 | 0.6/-0.5 | 16.0 | AISI 316L | polerowanie |
Wymiary na rysunku technicznym powiązane z parametrem wysokości kołnierza (H) przedstawione są dla wartości 50 mm.
Wersja z dwoma ramionami
| Model | H [mm] |
SP [mm] |
MAX [bar] |
Waga [kg] |
Materiał | Wykończenie |
|---|---|---|---|---|---|---|
|
231 8153 MT |
50 | 8 | 0.6/-0.5 | 19.5 | S235JR | - |
|
231 8183 MT |
80 | 8 | 0.6/-0.5 | 19.5 | S235JR | - |
|
232 8153 MT |
50 | 8 | 0.6/-0.5 | 19.5 | AISI 316L | pasywacja |
|
232 8183 MT |
80 | 8 | 0.6/-0.5 | 19.5 | AISI 316L | pasywacja |
|
232 8153 MTP |
50 | 8 | 0.6/-0.5 | 19.5 | AISI 316L | polerowanie |
|
232 8183 MTP |
80 | 8 | 0.6/-0.5 | 19.5 | AISI 316L | polerowanie |
Wymiary na rysunku technicznym powiązane z parametrem wysokości kołnierza (H) przedstawione są dla wartości 50 mm.
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 50-80 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | do -0.5 bar |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 316/316L, Inny |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | INOX, Inny |
